2016年03月31日

兼六園の琴柱灯篭をミニサイズで再現！製作工程　～その4受の加工～

兼六園の琴柱灯篭をミニサイズで製作しております。
受（うけ）という灯篭のパーツと、その下の足がはまる部分の製作工程をご紹介します。
本来は別々の部材ですが、ミニサイズの場合は一体部品として製作します。

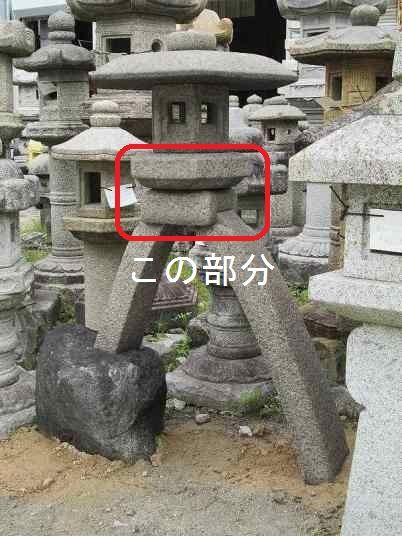

（下の写真は兼六園の3分の1サイズ）
兼六園琴柱製造販売　受一体パーツ説明

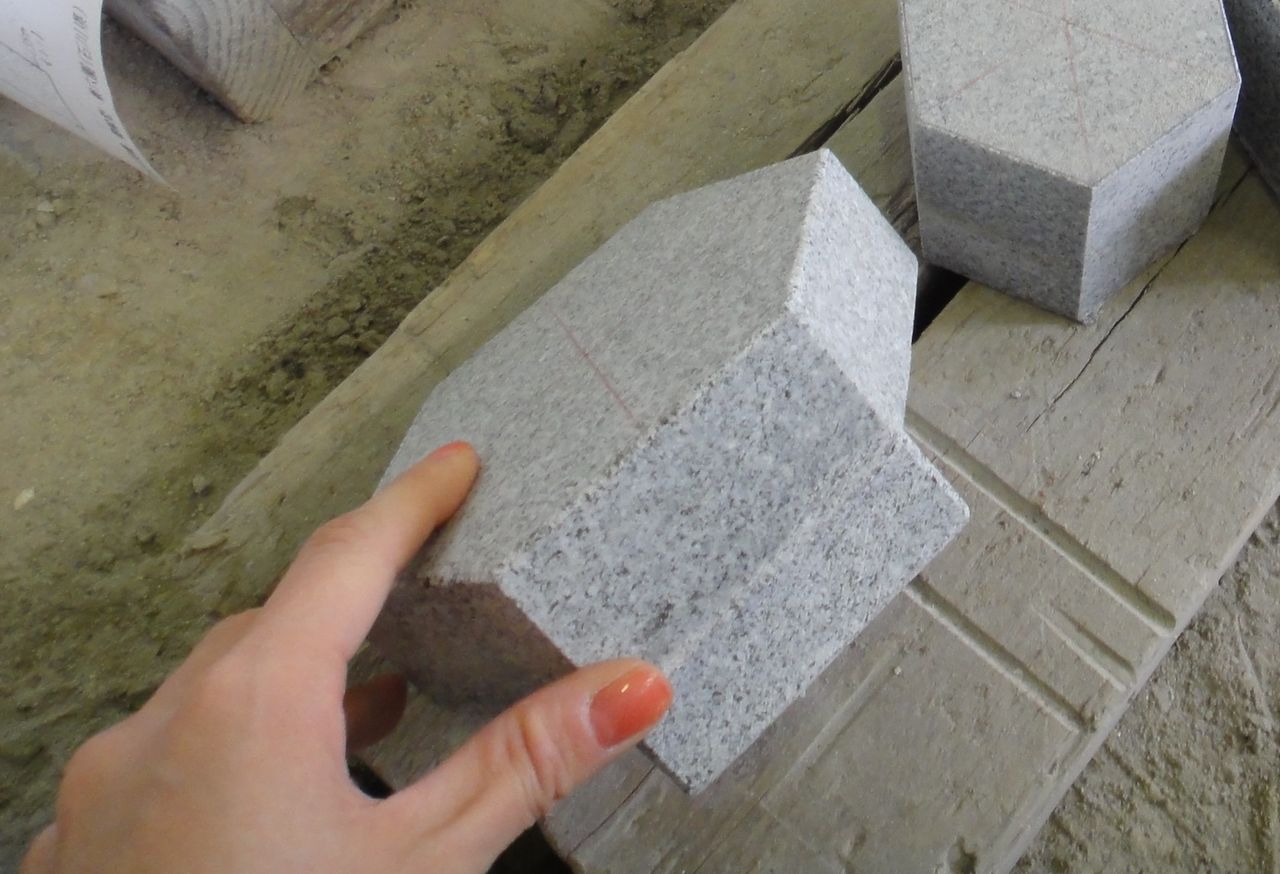

【加工前】六角形の受　下側は足がはまる部分になります。

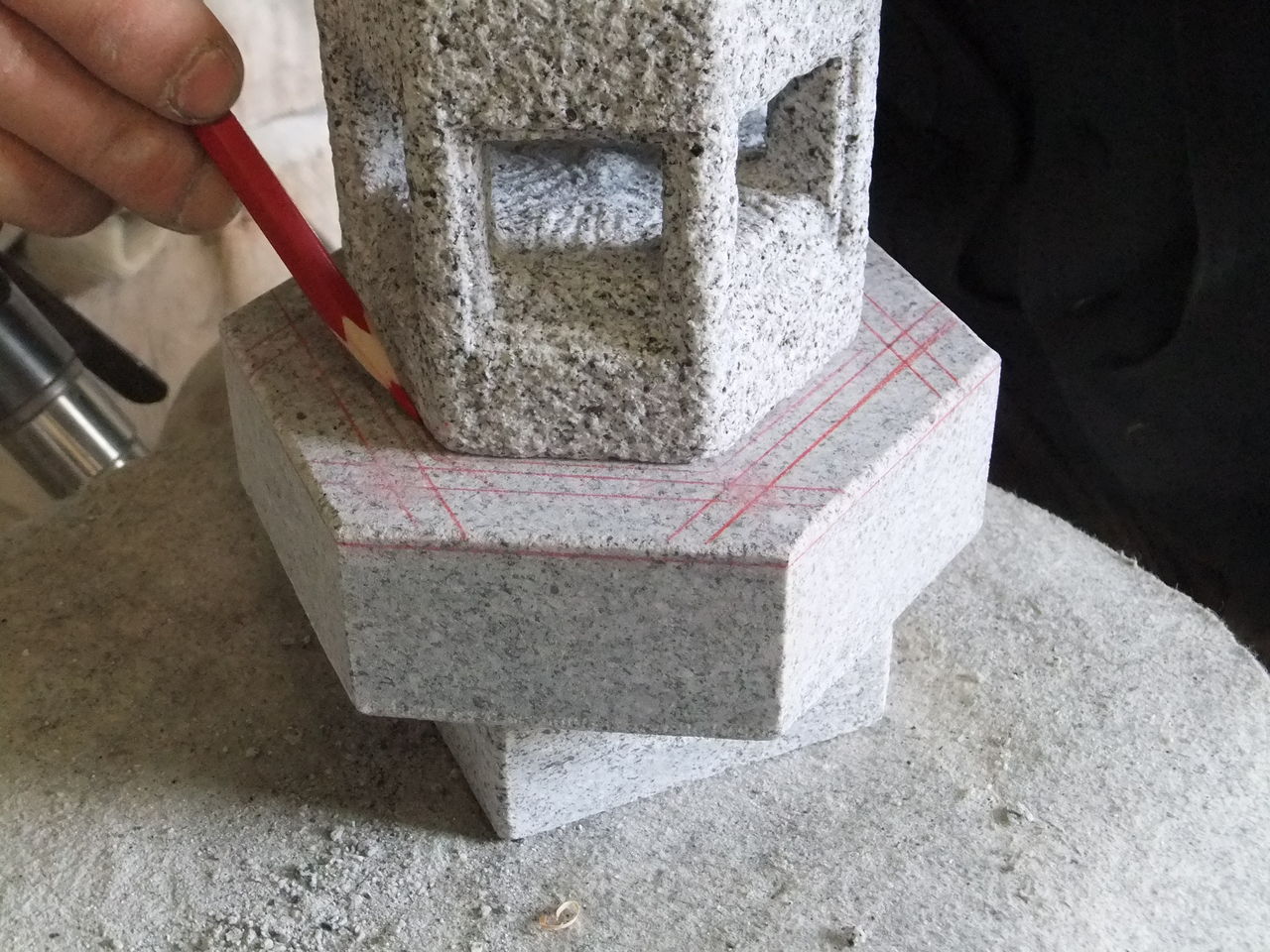

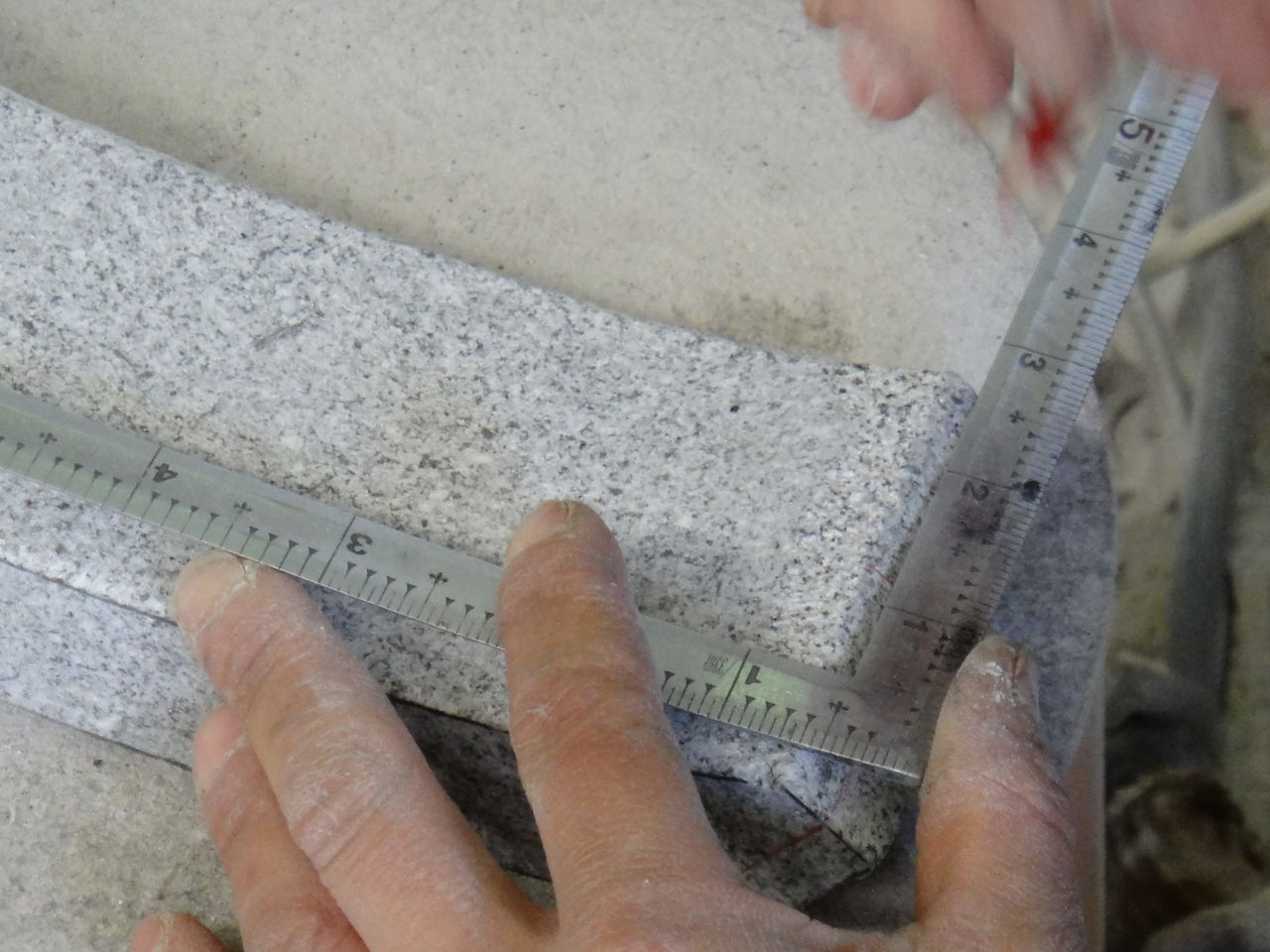

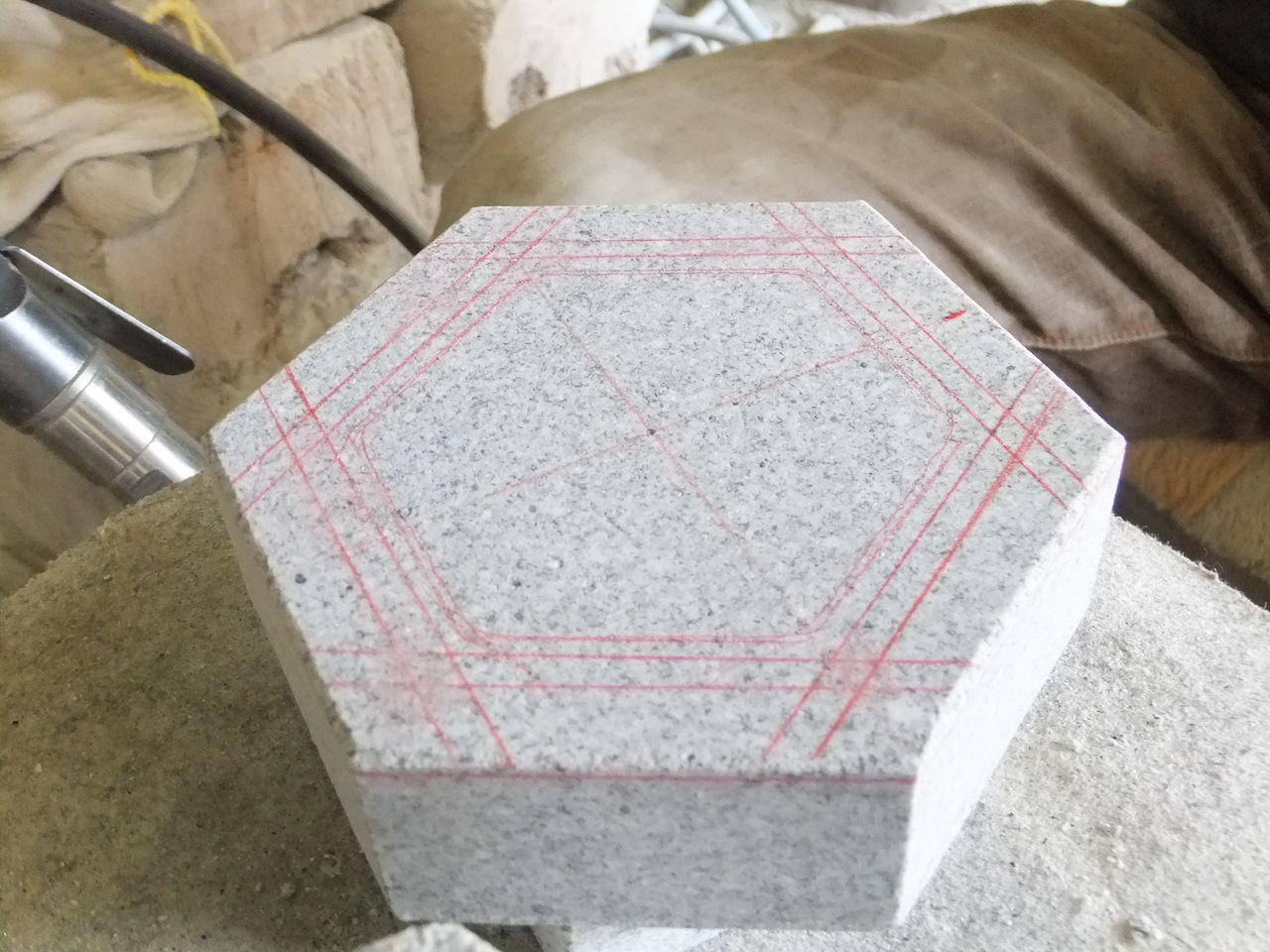

火袋を乗せて墨入れ（印付け）をします。

【墨入れ後】

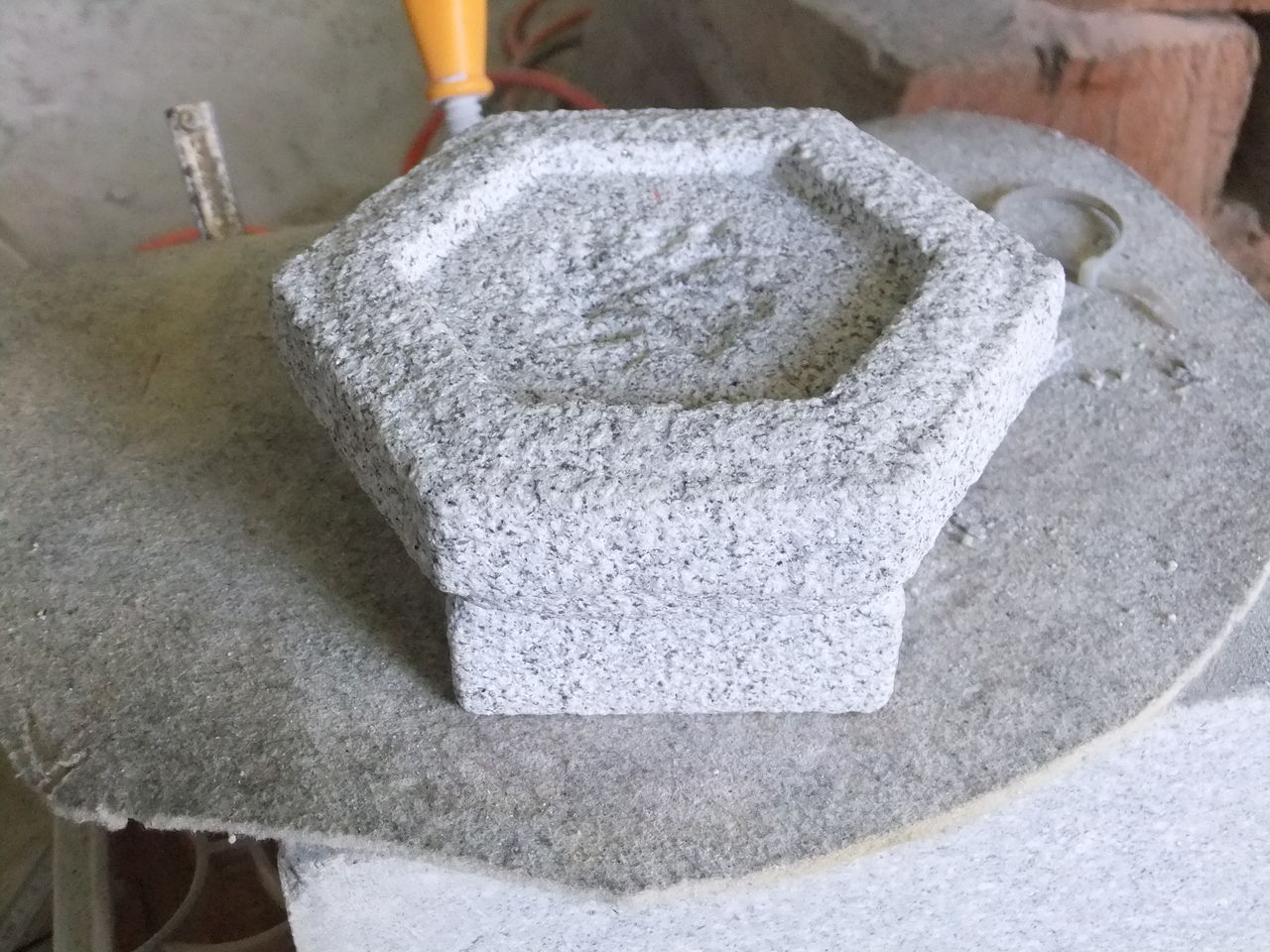

受に火袋がはまるように一段掘り下げる「大入れ（おおいれ）」という加工をしました。
小さな材料なので石自体の重みが少ない為、設置後のズレ防止の効果があります。

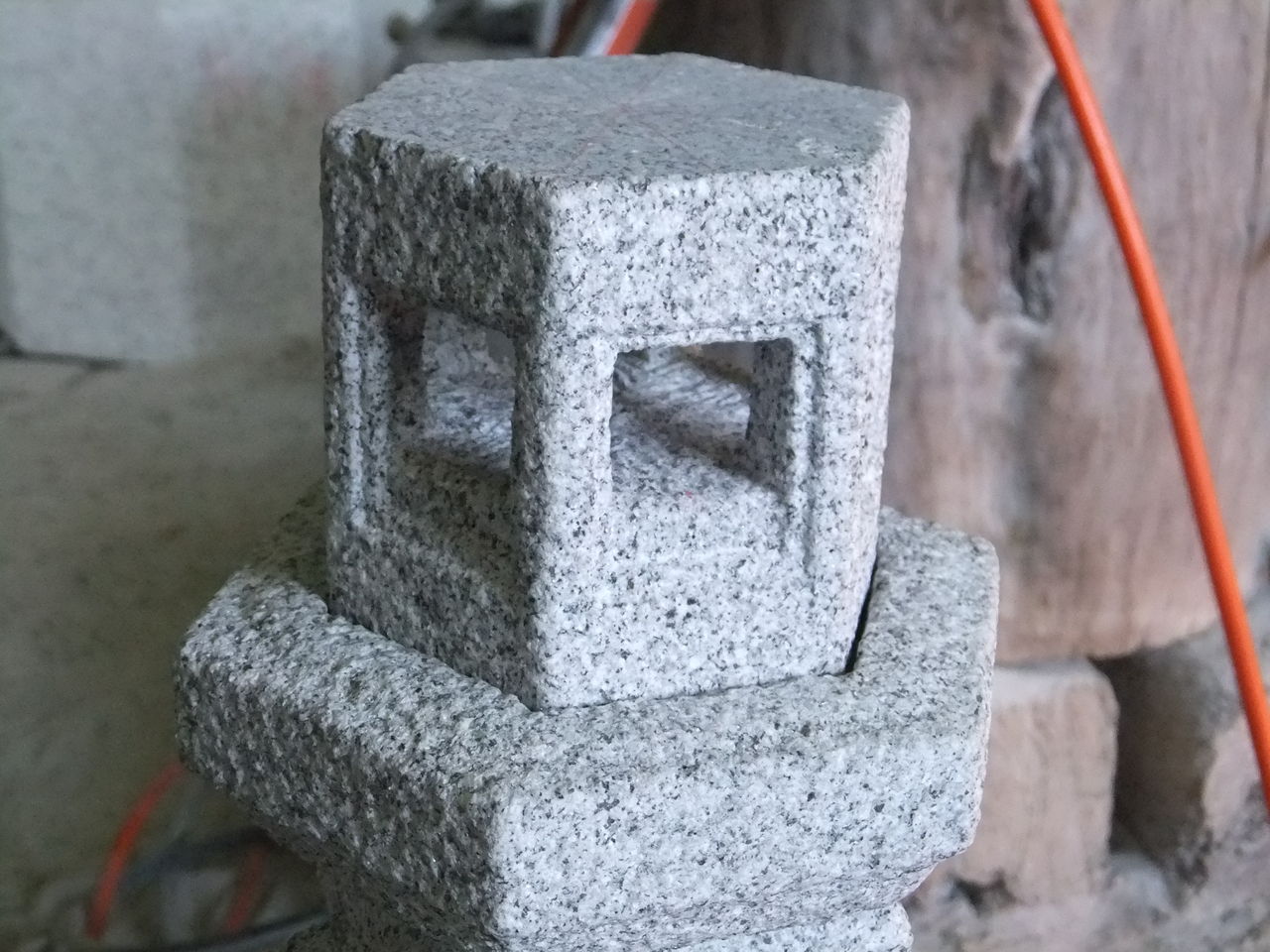

火袋をはめ込みます。

2016年03月30日

兼六園の琴柱灯篭をミニサイズで再現！製作工程　～その3　火袋の製作～

兼六園の琴柱灯篭をミニサイズで製作しています。
火袋（明かりを灯す場所）の加工をしています。

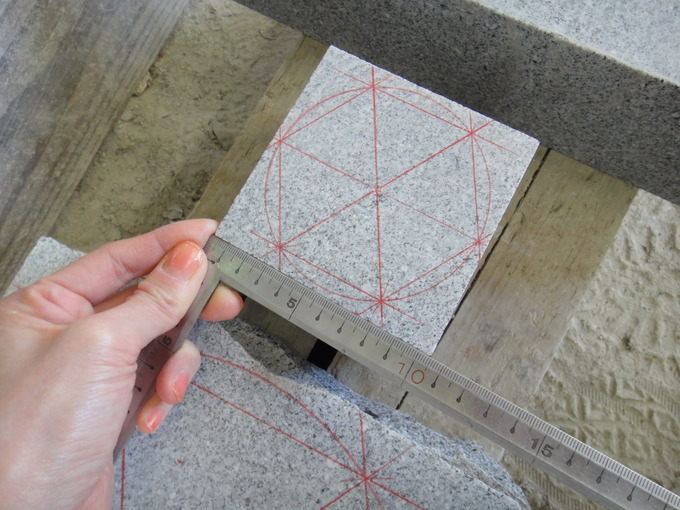

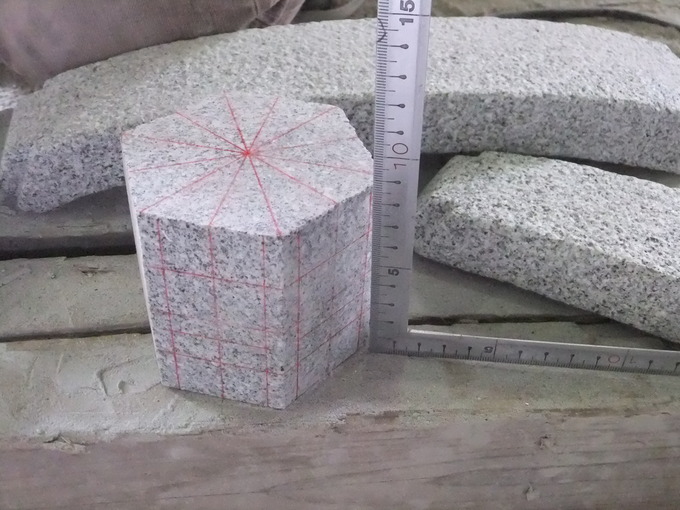

赤色の線は加工する上で、全て必要な線です。
側面に四角い枡が描かれると、大きさ的にもルービックキューブのような感じです。

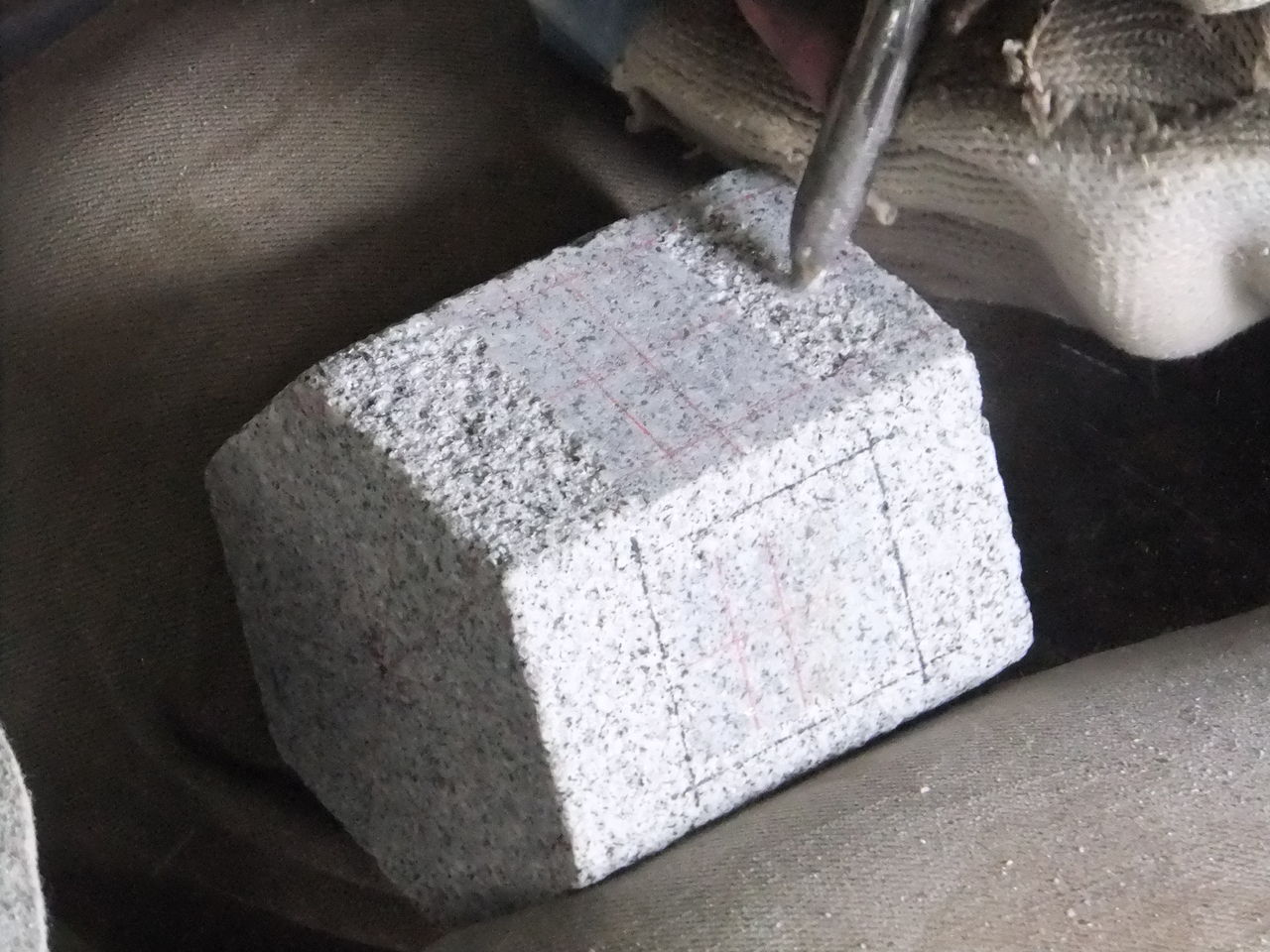

側面を加工していきます。

加工して消えてしまった印を再度入れ直します。

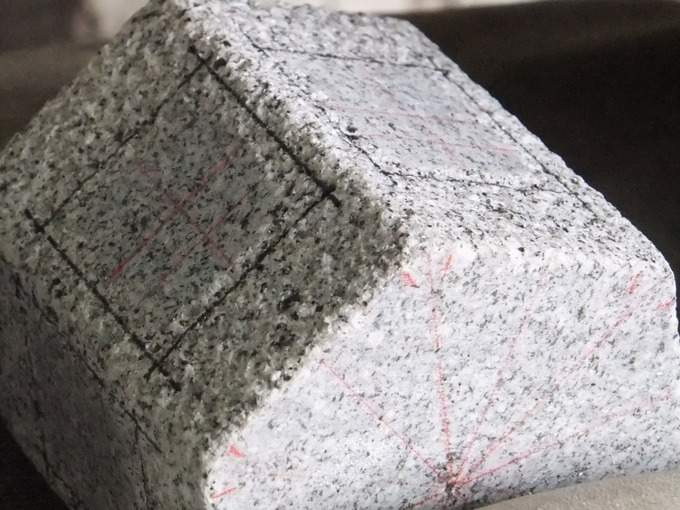

中央部分の黒い四角で囲った場所は、火口（ひぐち）と言って明かりを灯す場所になります。

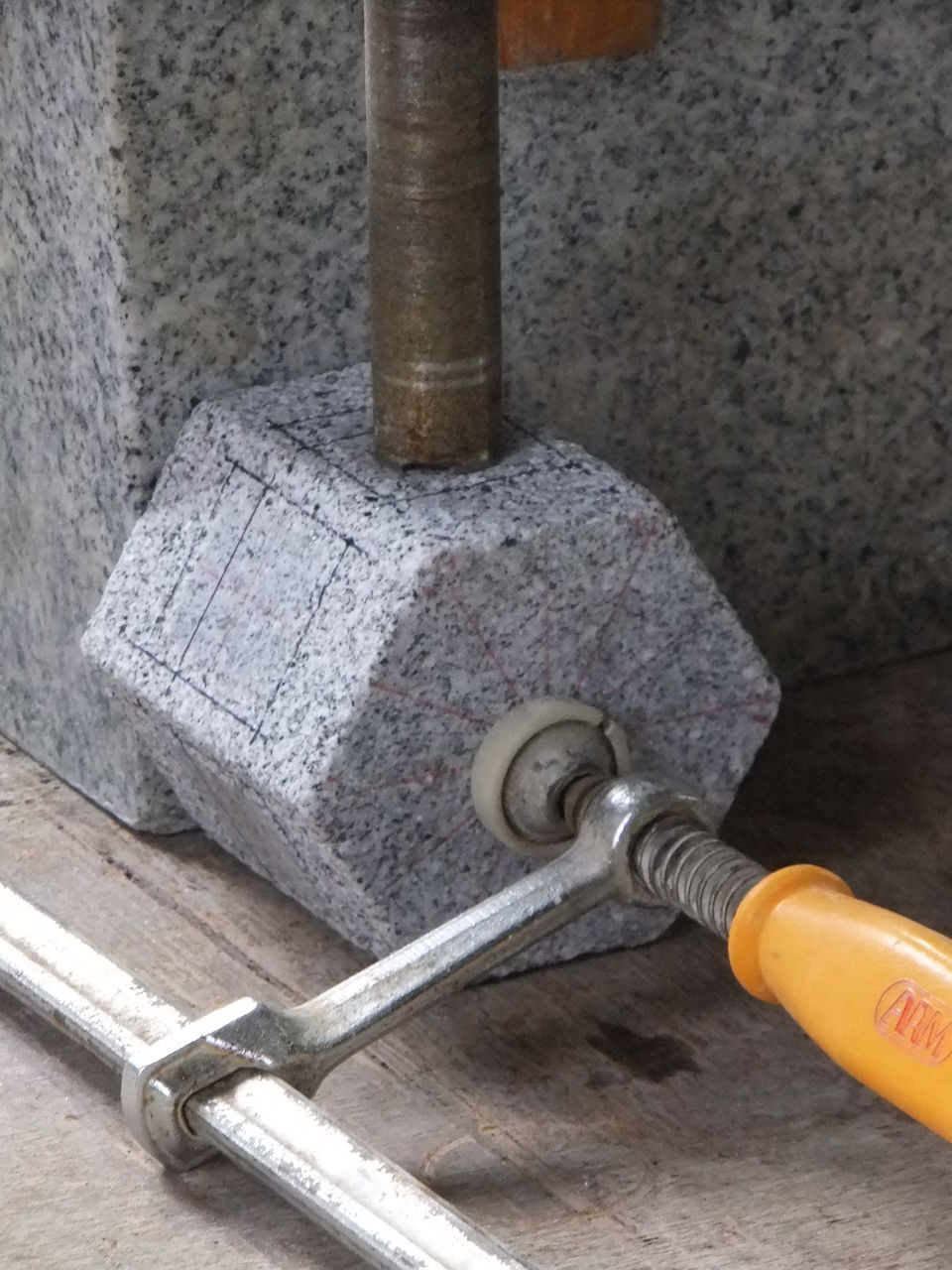

火口の中央部に穴をあけます。火袋の中心部まで穴をあけます。
（貫通穴をあけてしまうと、下側の穴が爆ぜたように広くあいてしまう為です。）

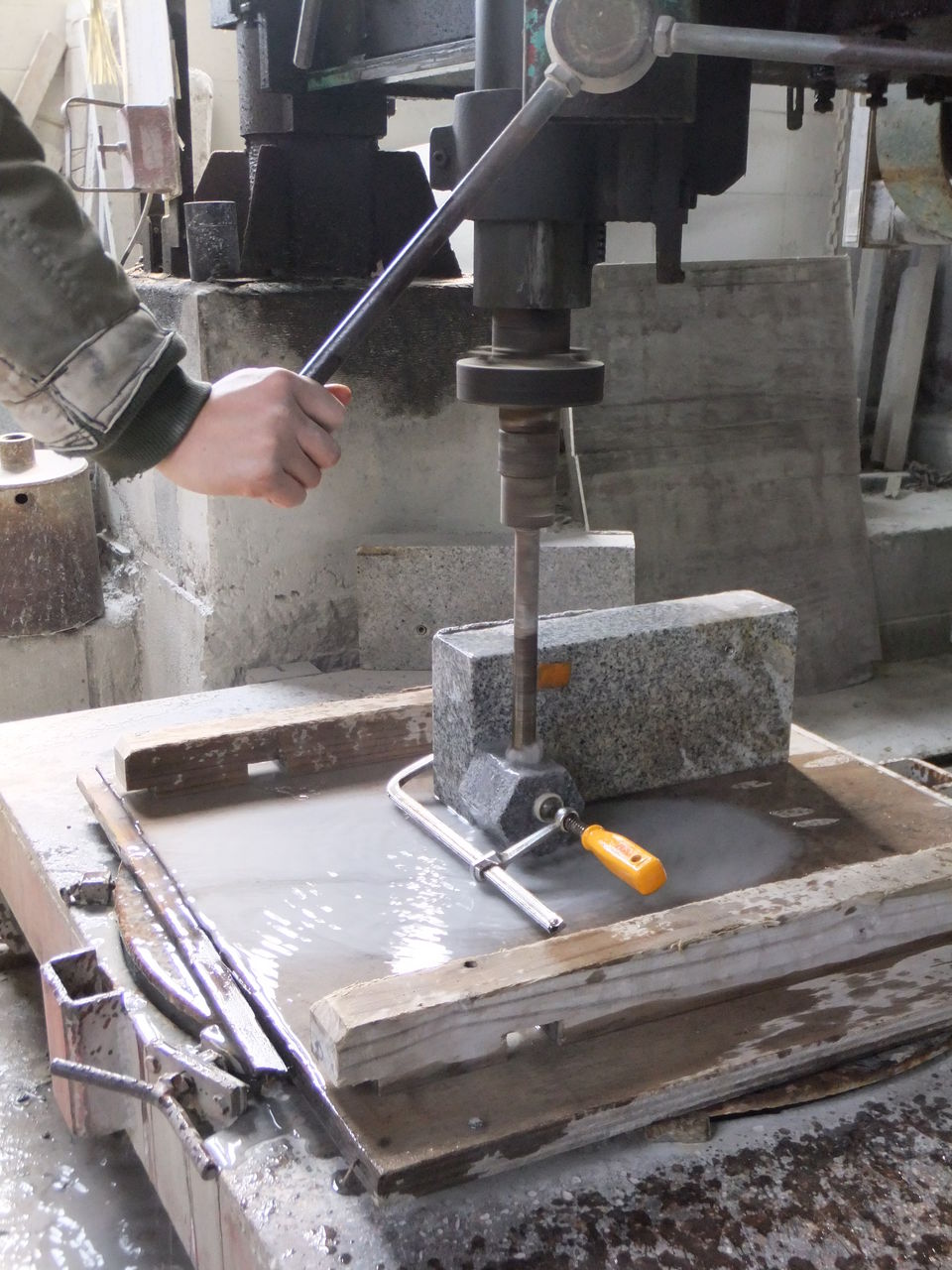

水を流しながらハンドルを回して、パイプを下げながら穴をあけます。

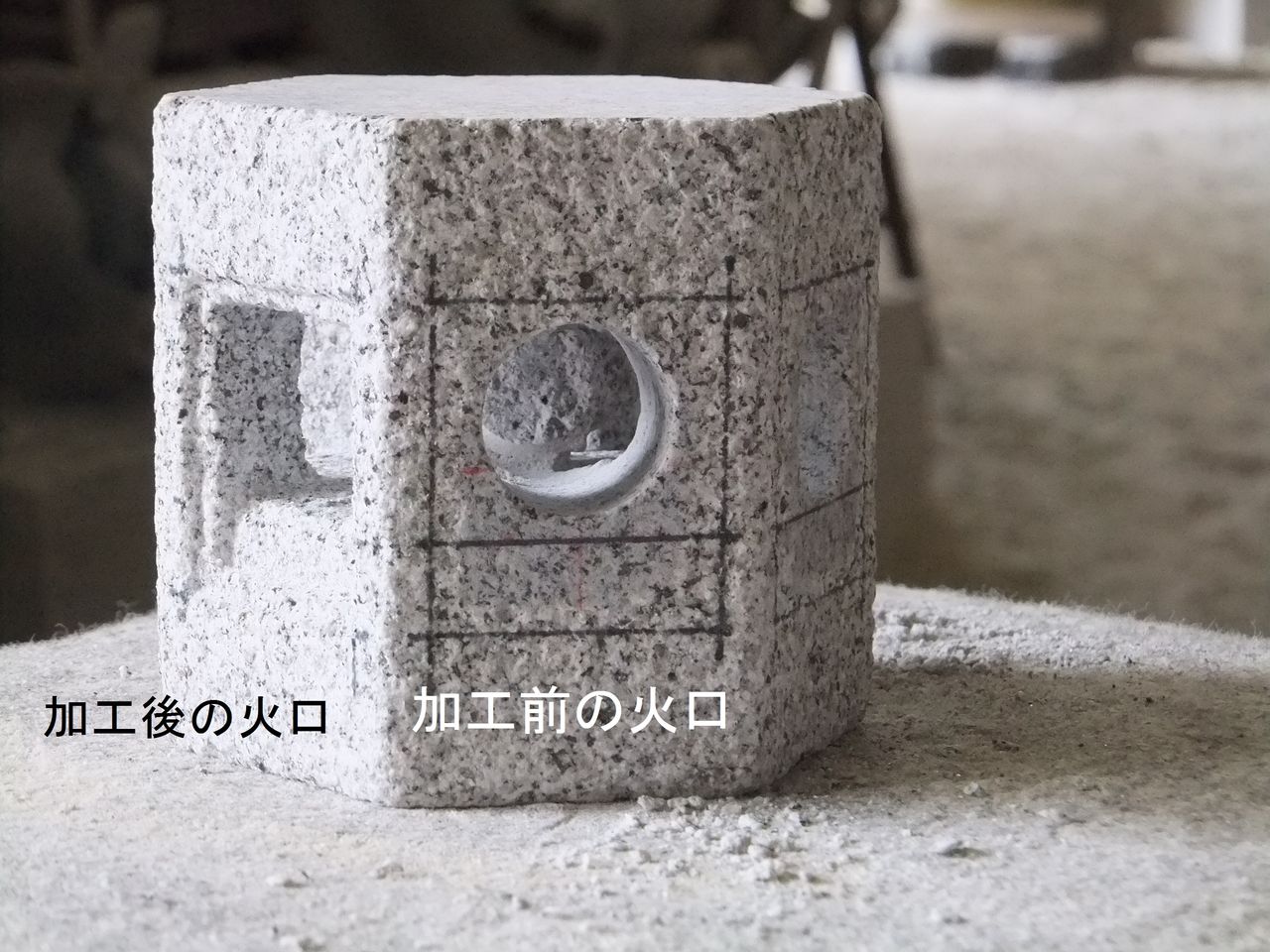

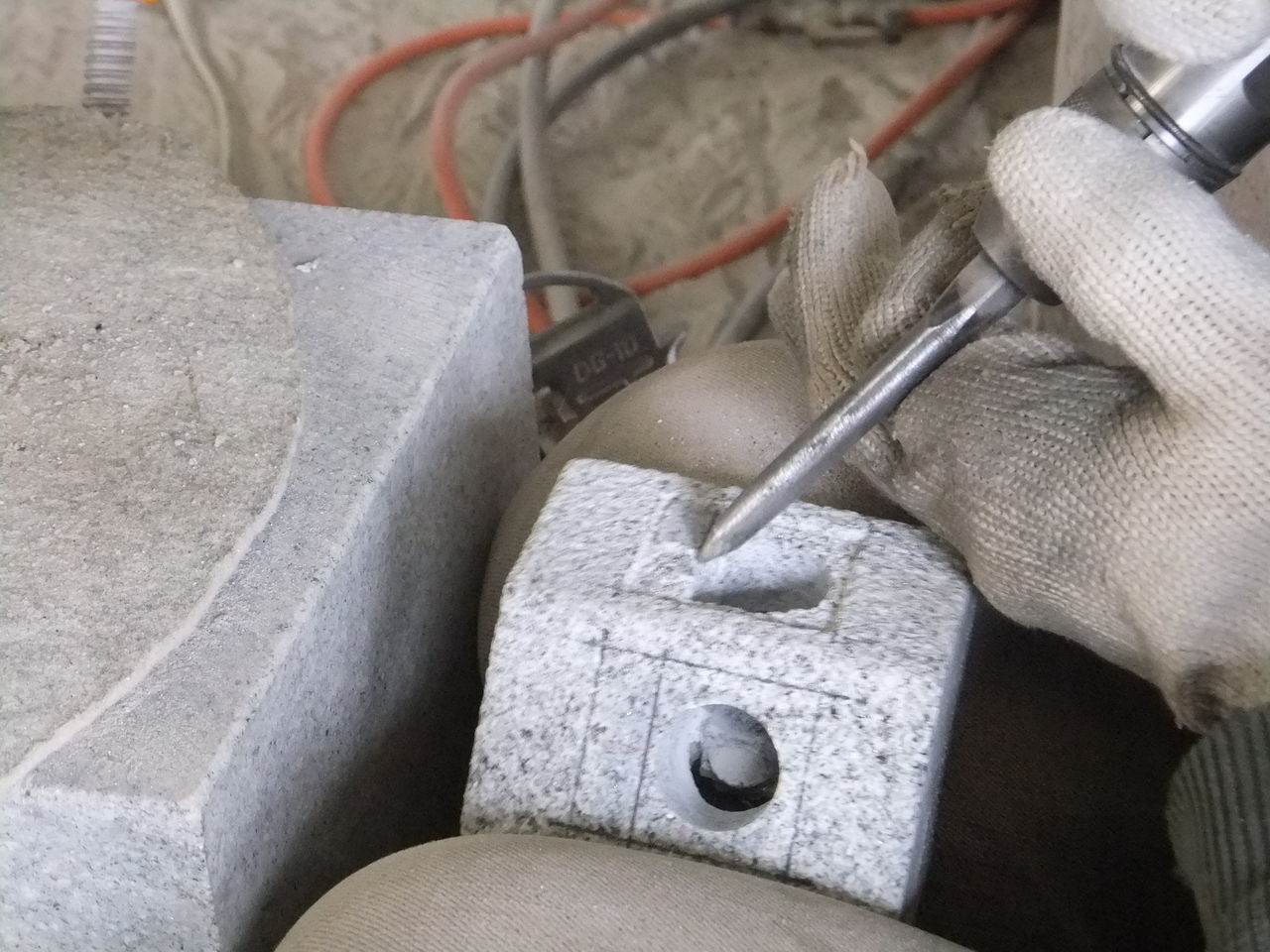

火口の加工をしていきます。穴を広げ四角い火口にしていきます。

四角い窓になっている場所が火口です。
まわりに一周段差を付けてあるのが分かりますか？

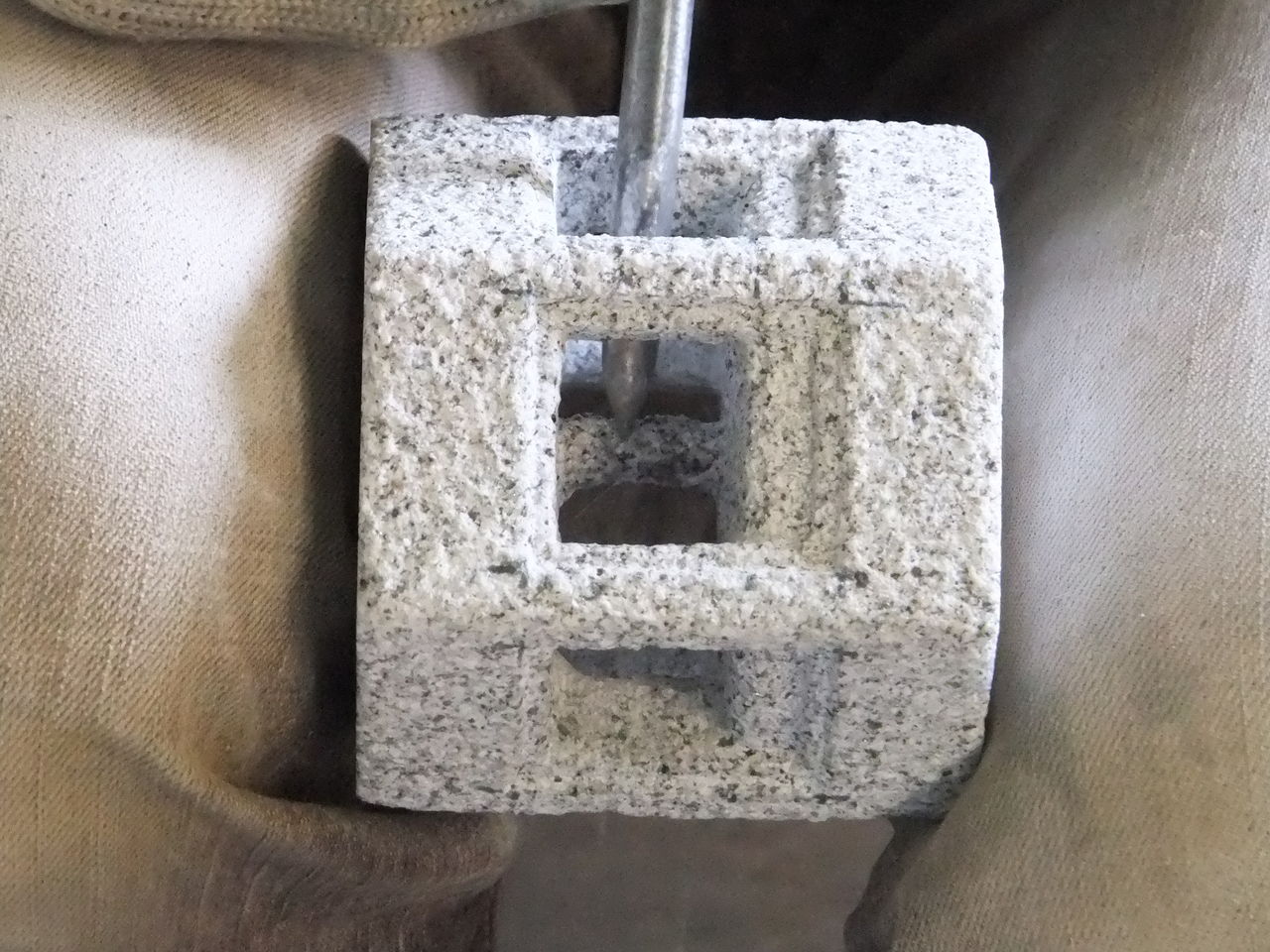

最後まで残った中心部の石を慎重に慎重に削っていきます。
棒倒しの砂を少しずつ取り除くように少しずつ

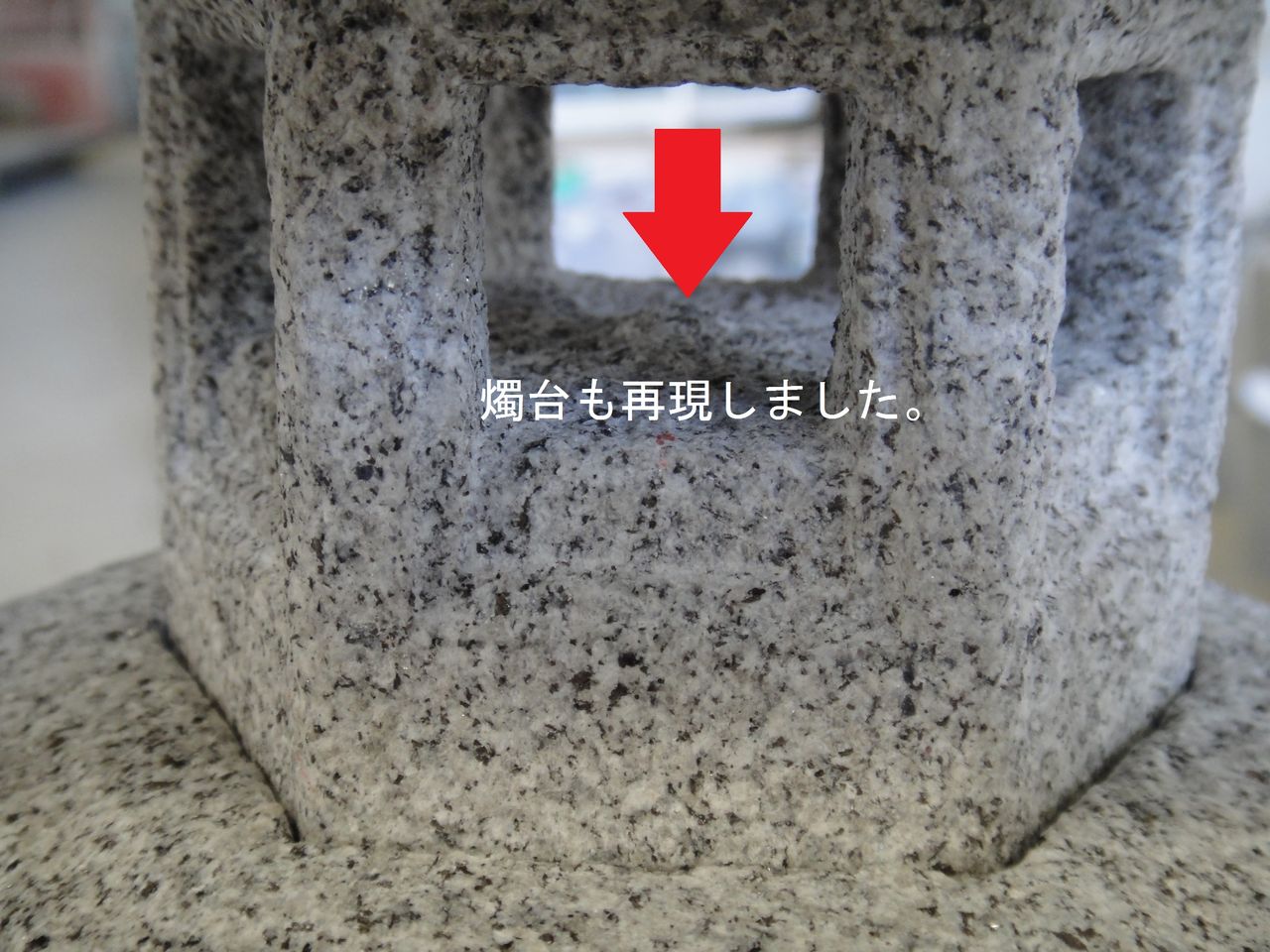

中央部に少し盛り上がりを付けて燭台を再現しました。

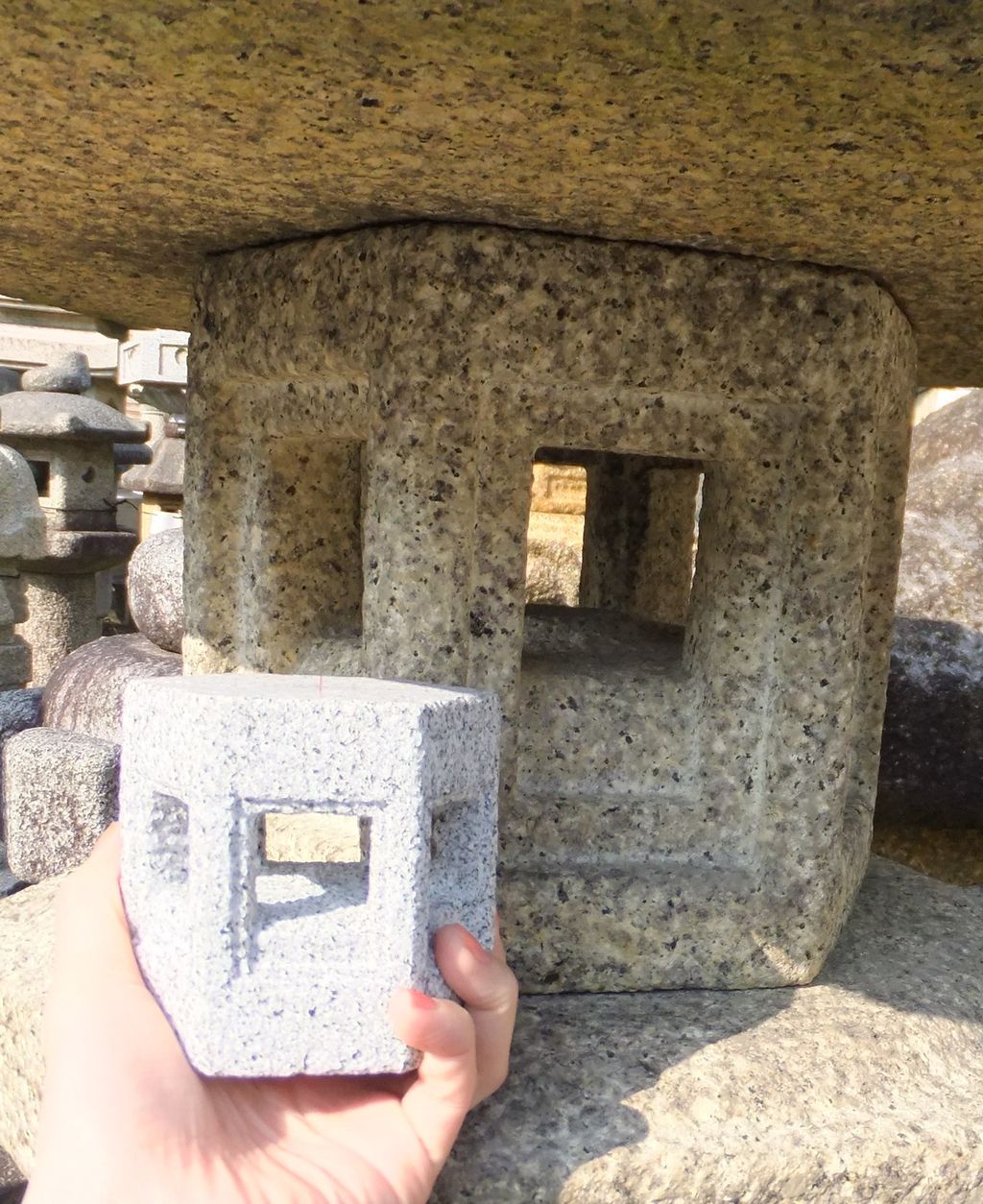

展示品の琴柱灯篭（兼六園の3分の1サイズ）の火袋と比較してみました。

普通サイズの灯篭ですと火袋の上面と底面もノミ肌に仕上げますが、
ミニサイズで柱部分が細く、上面を加工すると振動で破損の恐れがある為、今回は加工していません。
火袋の上下はズレ防止の為【大入れ】という、はめ込み加工をします。
その為通常より縦長の火袋に作っています。

琴柱灯篭の製品について

兼六園の琴柱灯篭をミニサイズで再現！製作工程　～その1 墨入れ～
兼六園の琴柱灯篭をミニサイズで再現！製作工程　～その2足の加工～
兼六園の琴柱灯篭をミニサイズで再現！製作工程　～その4受の加工～
兼六園の琴柱灯篭をミニサイズで再現！製作工程　～その5足はめ込み石～
兼六園の琴柱灯篭をミニサイズで再現！製作工程　～その6こだわり～
兼六園の琴柱灯篭をミニサイズで再現！製作工程　～その7笠と玉～
兼六園の琴柱灯篭をミニサイズで再現！製作工程　～その8沓石～
兼六園の琴柱をミニサイズで再現！製作工程　～その9　秘伝の着色、完成へ～

2016年03月29日

兼六園の琴柱灯篭をミニサイズで再現！製作工程　～その2 足の加工～

兼六園の琴柱灯篭をミニサイズで製作しています。

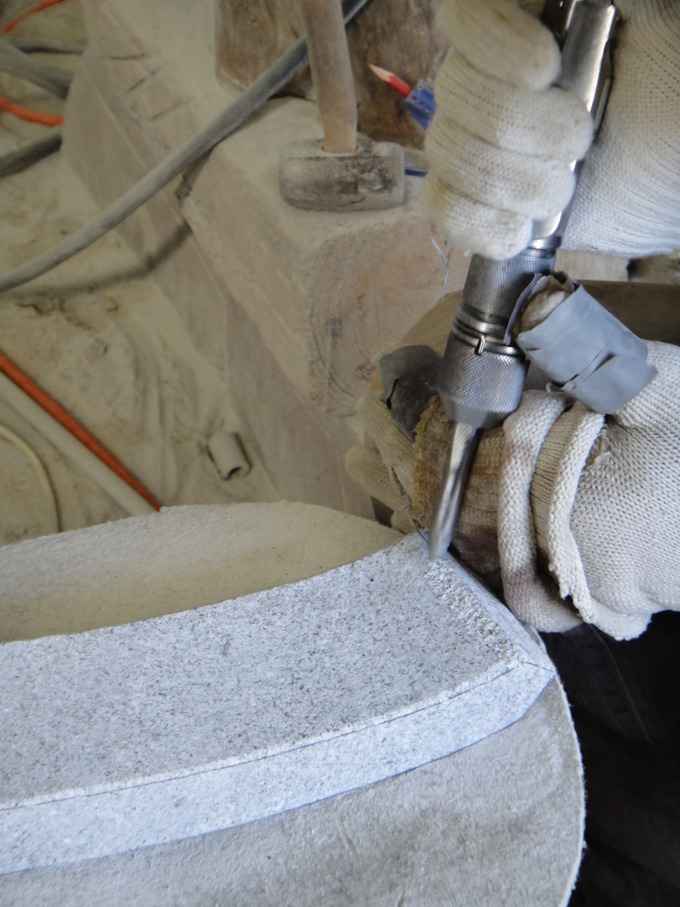

足（灯篭の一番下の部材）の加工をしています。

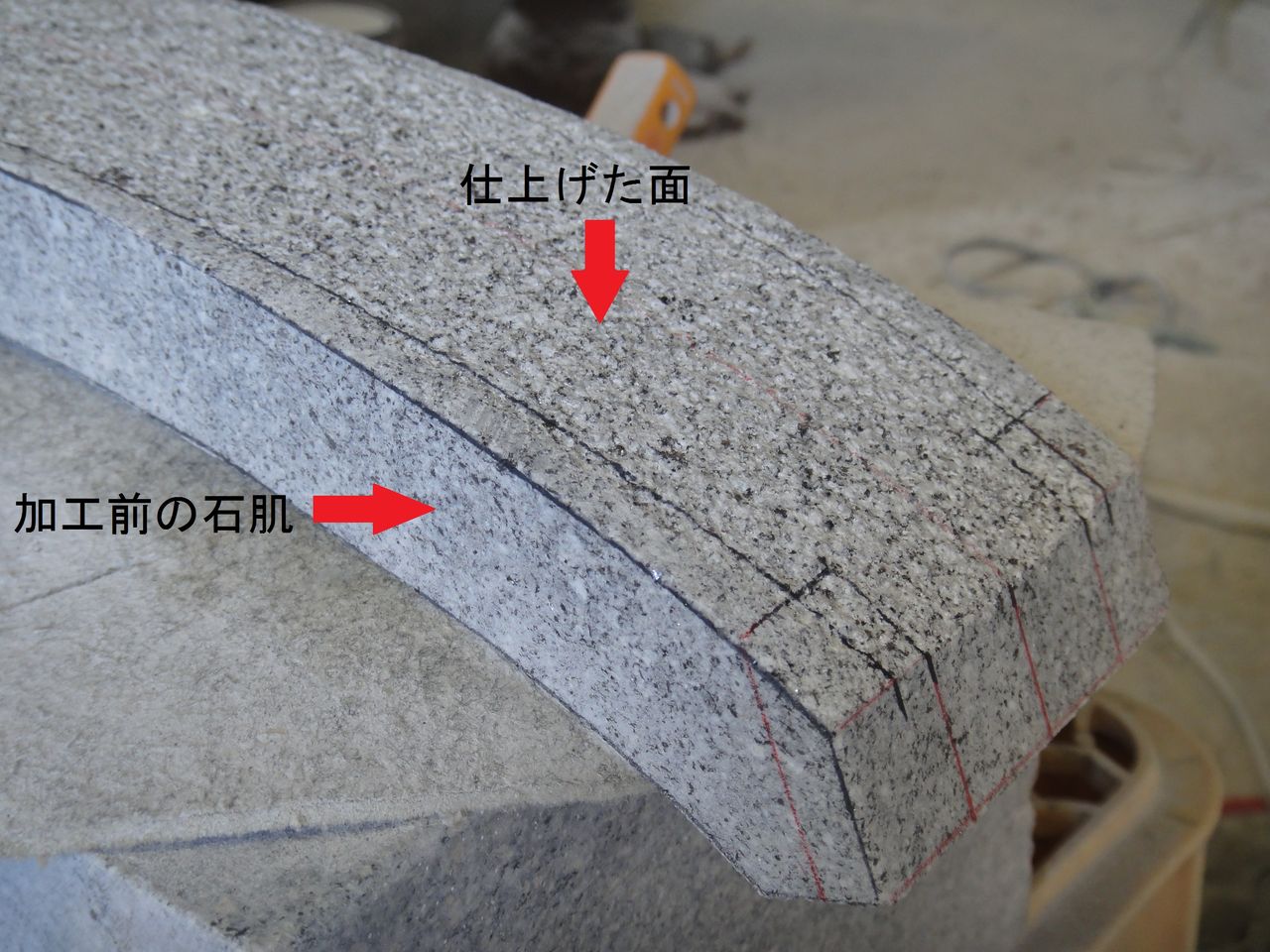

仕上げた面は小さな凹凸で触るとザラザラとした感じです。
加工前の石肌は切ったままでツルツルではありませんがサラっと、しっとりした感じです。

通常の灯篭と同じようなノミ加工をすると灯篭に対して凹凸が大き過ぎてしまう為、
機械を使って小さな凹凸になるよう加工しています。
内側も外側同様に加工します。

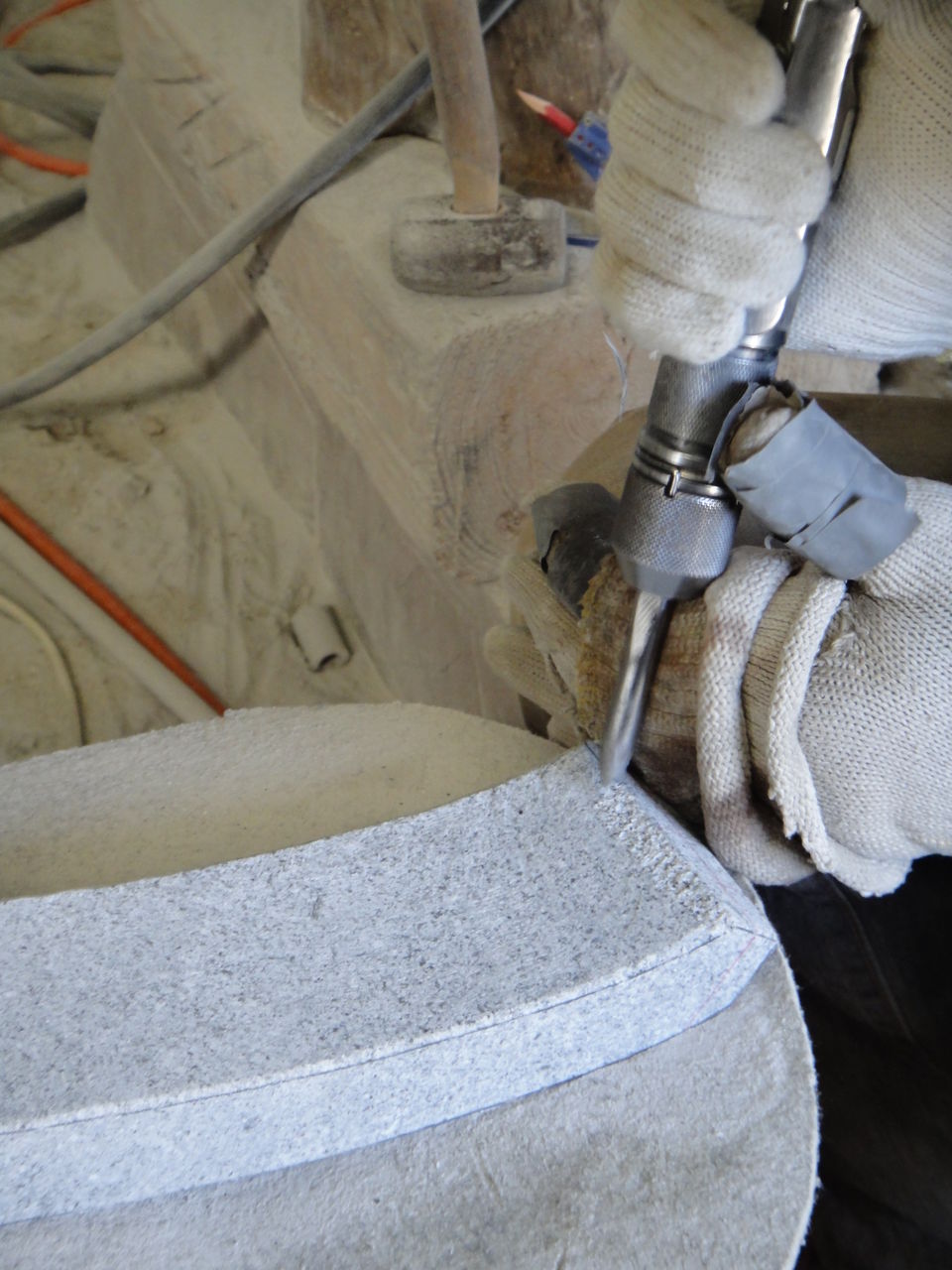

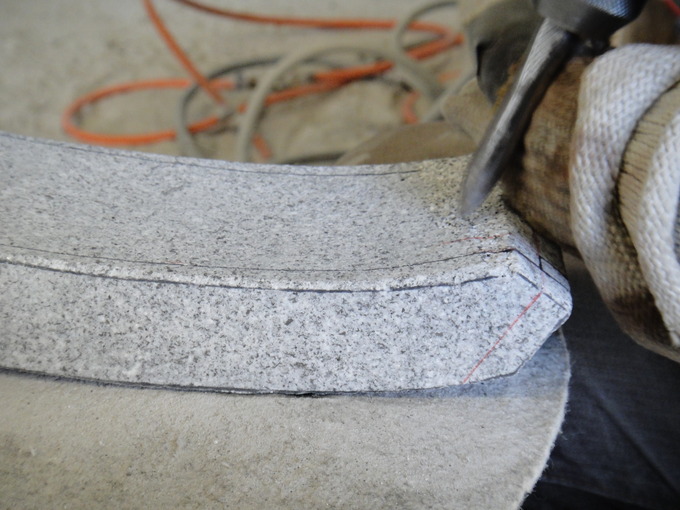

チョンチョンチョンと少しずつ加工していきます。

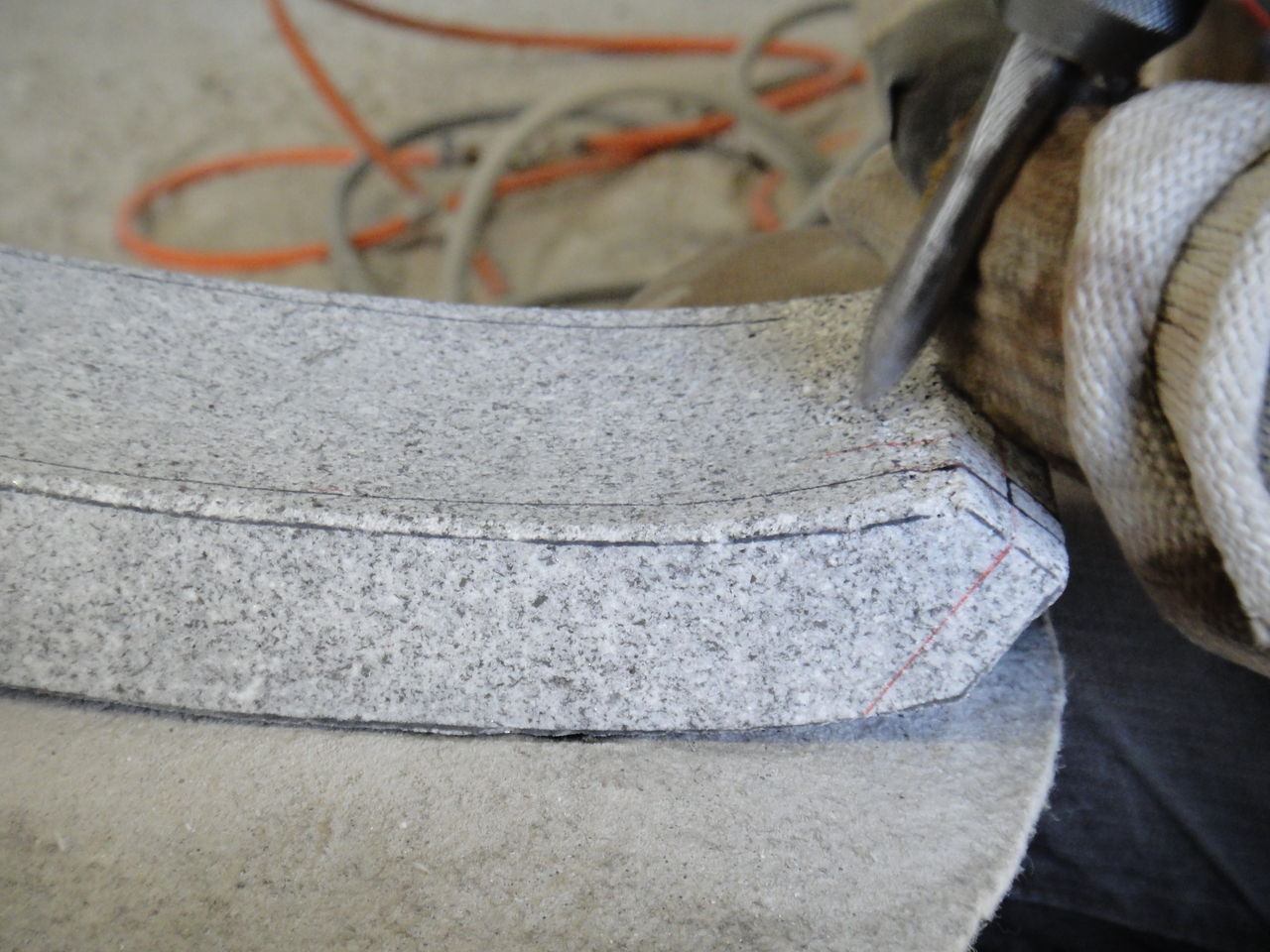

【墨入れ】加工して消えてしまった印を再度入れ直します。

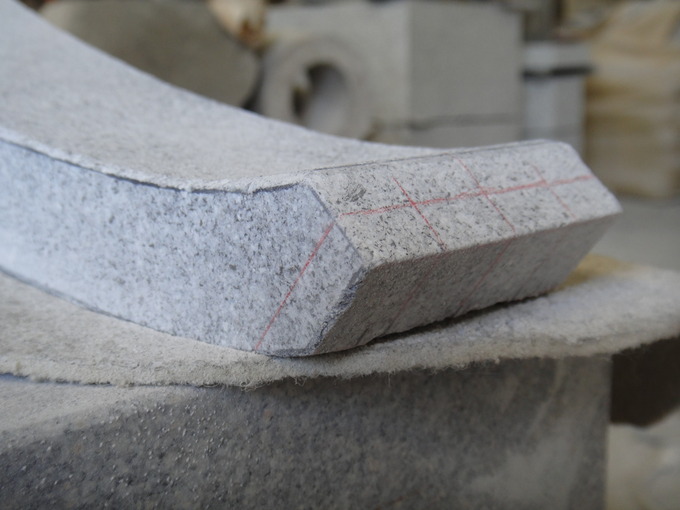

設置する時に上になる面に突起部を作り、はめ込みできるようにします。

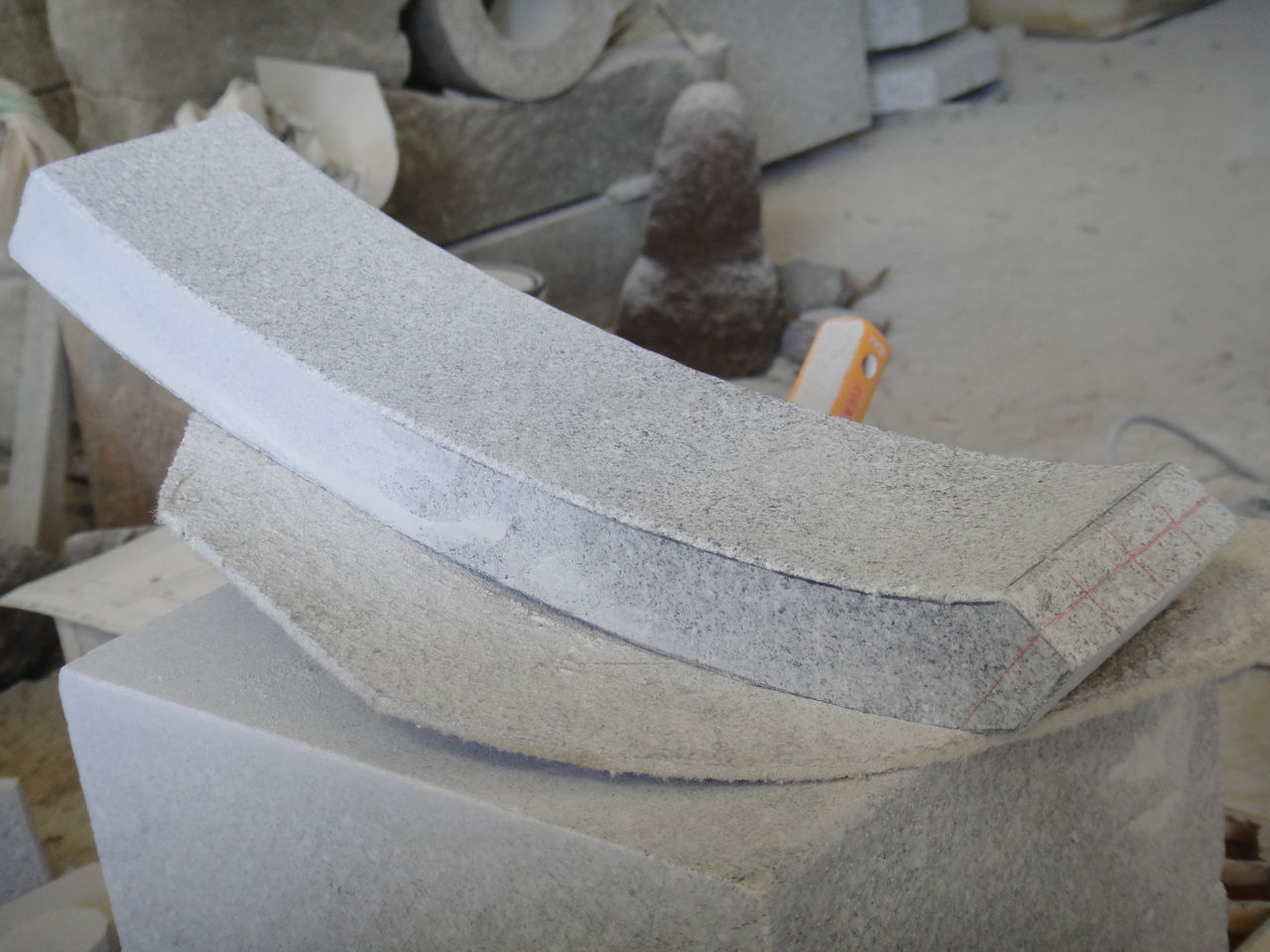

はめ込み部を作って、側面を仕上げて完成です。

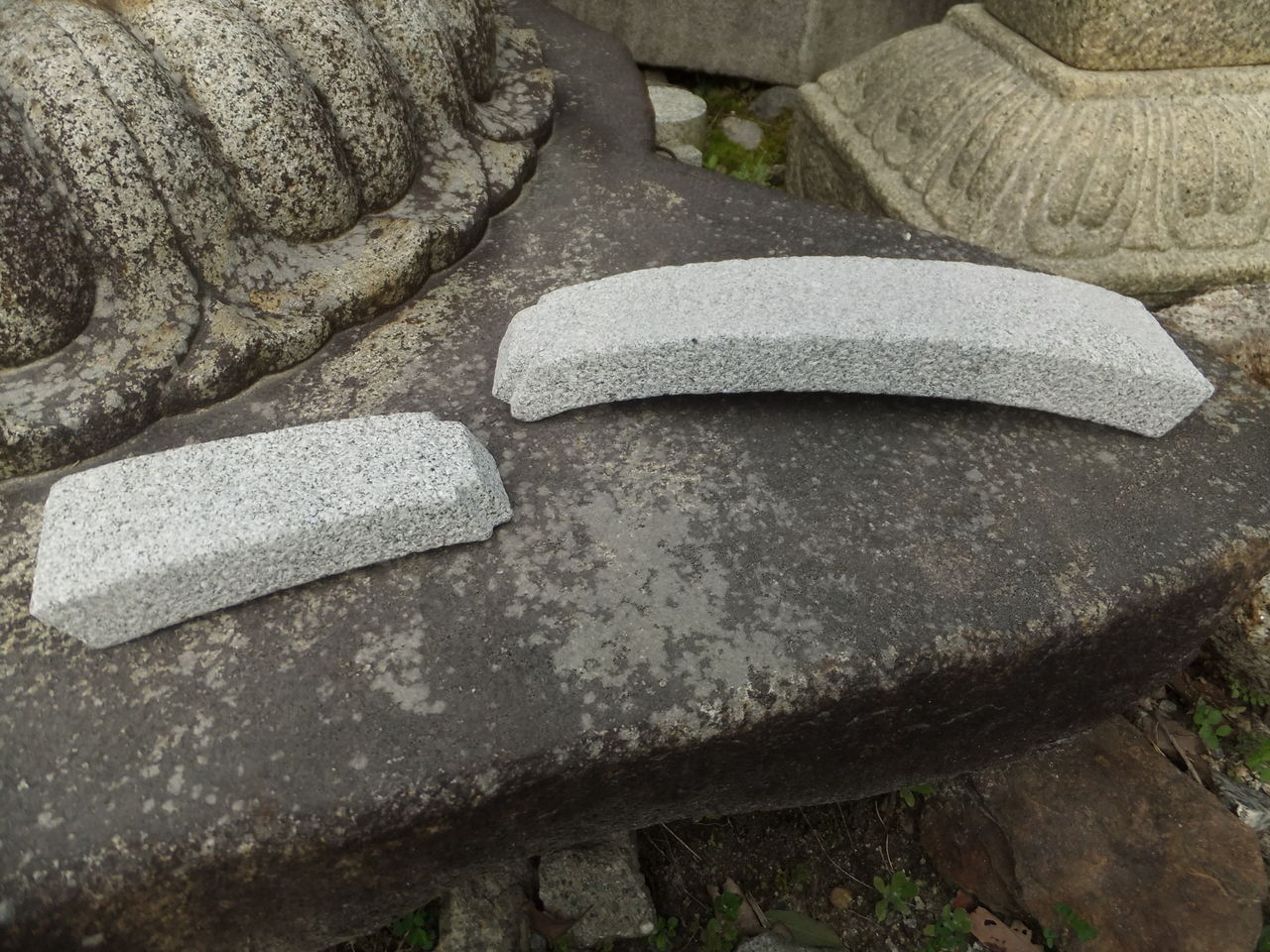

【足　完成】

2016年03月28日

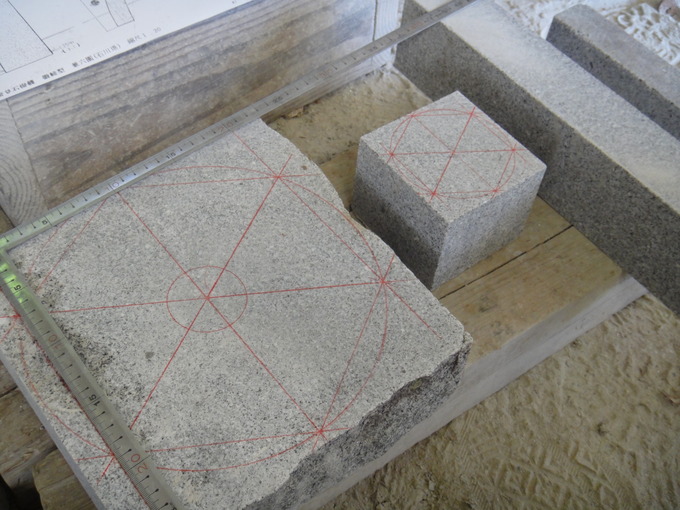

兼六園の琴柱灯篭をミニサイズで再現！製作工程　～その1 墨入れ～

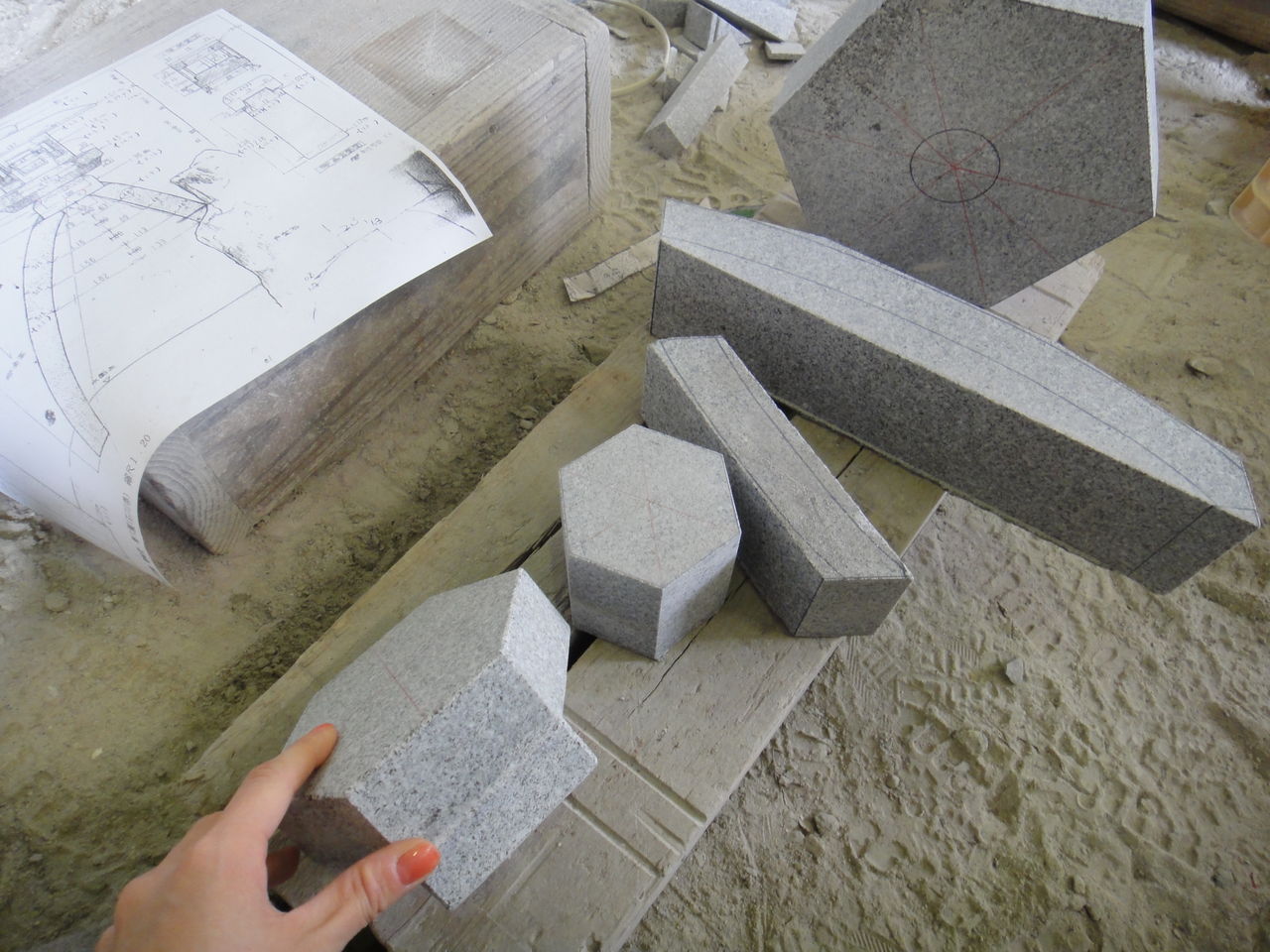

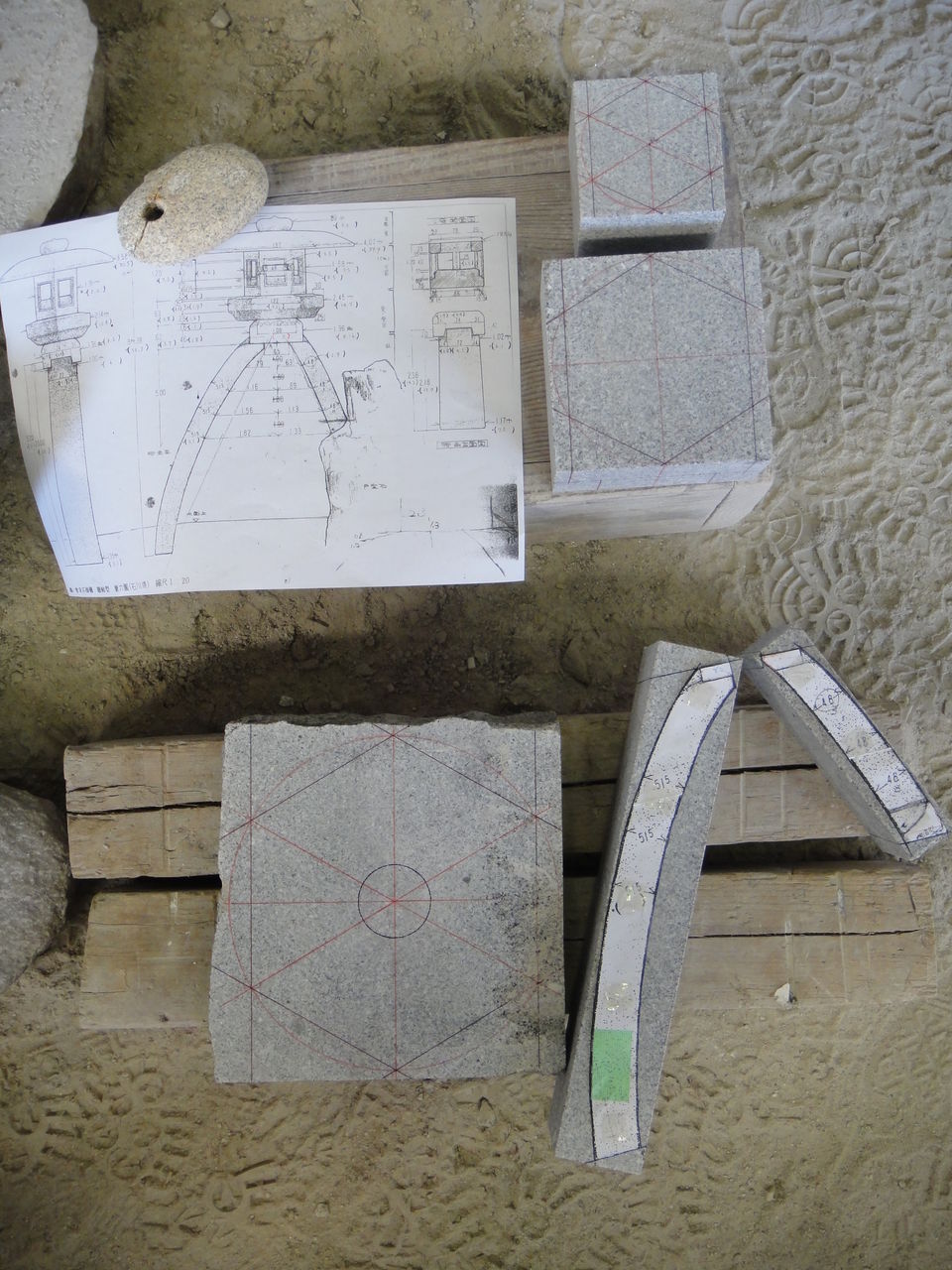

ミニチュアサイズの灯篭製作をご紹介します。
お客様からのご依頼で、琴柱灯篭を製作します。
兼六園の琴柱の5分の1（高さ50㎝）です。

2016年03月24日

【施工事例】京都　泉涌寺の雪見灯篭があるお庭　～三重県～

京都　泉涌寺の雪見灯篭を本歌（ほんか）・原型とした灯篭の設置工事をさせていただきました。

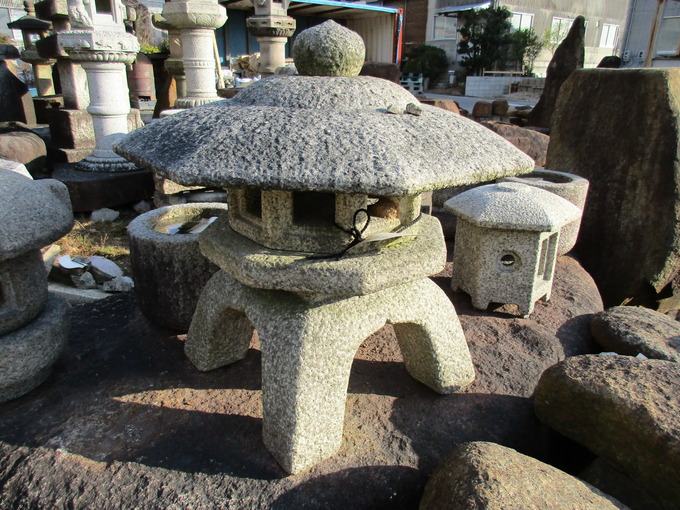

【泉涌寺2.5尺】蛭川石　
雪見灯篭の多くは六角形ですが、泉涌寺は八角形の笠・火袋・受が印象的です。
一般的な雪見とは違った雪見灯篭をお探しの方などにも人気です。

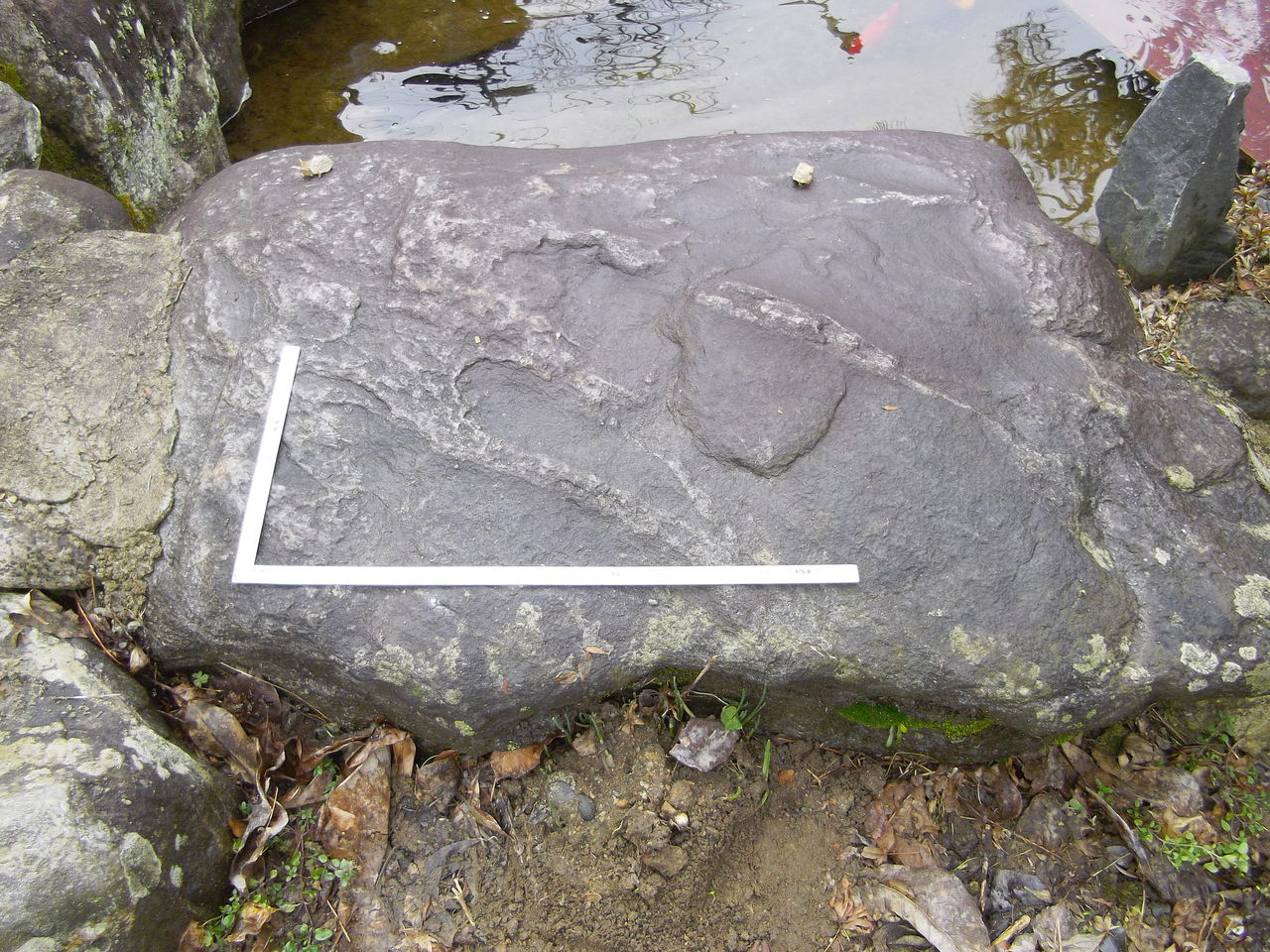

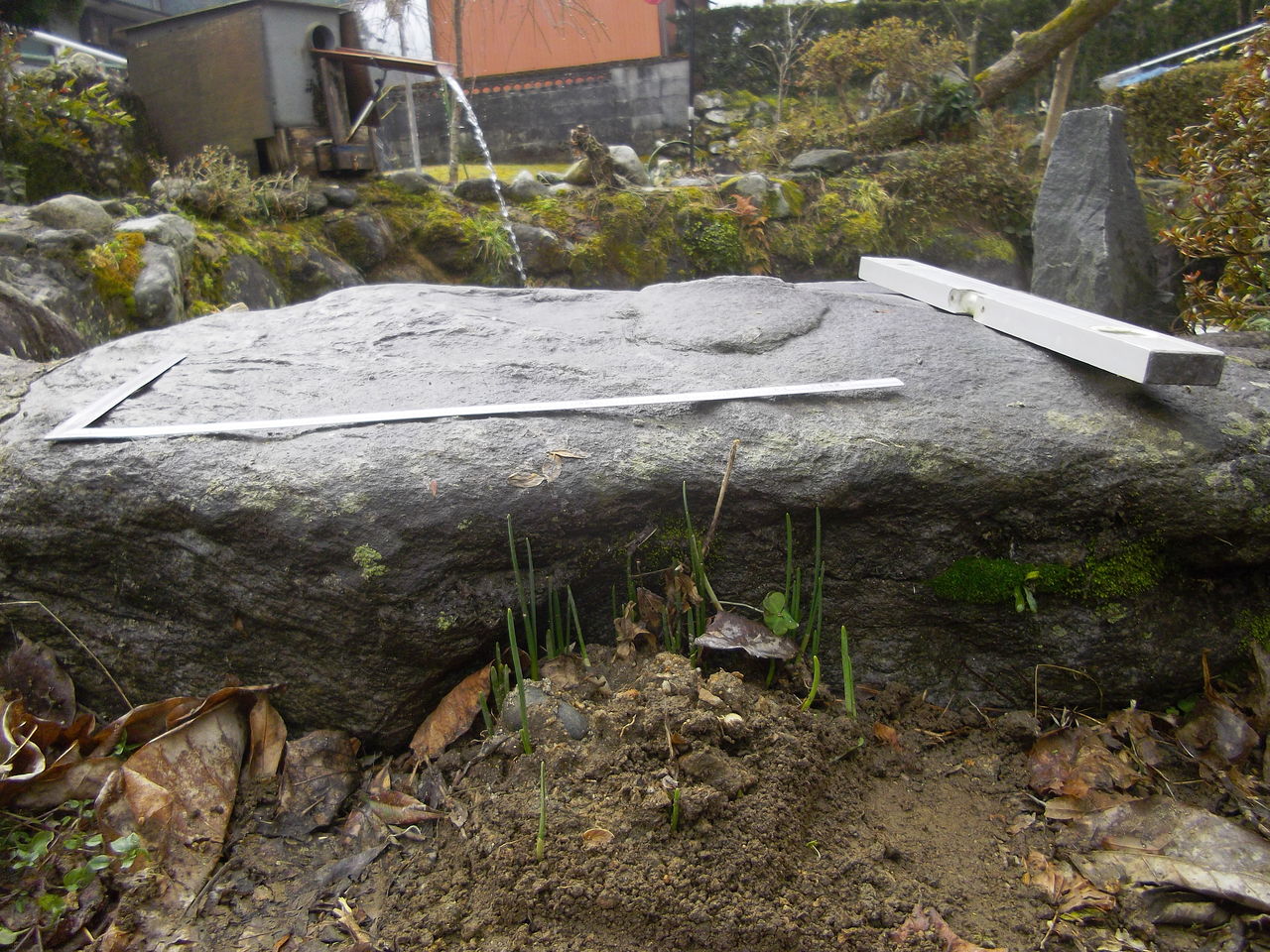

設置する場所は、池にせり出した庭石の上です。灯篭の足のサイズを測り、設置位置を選びます。

一見平らそうに見える石の面でも高低差があります。

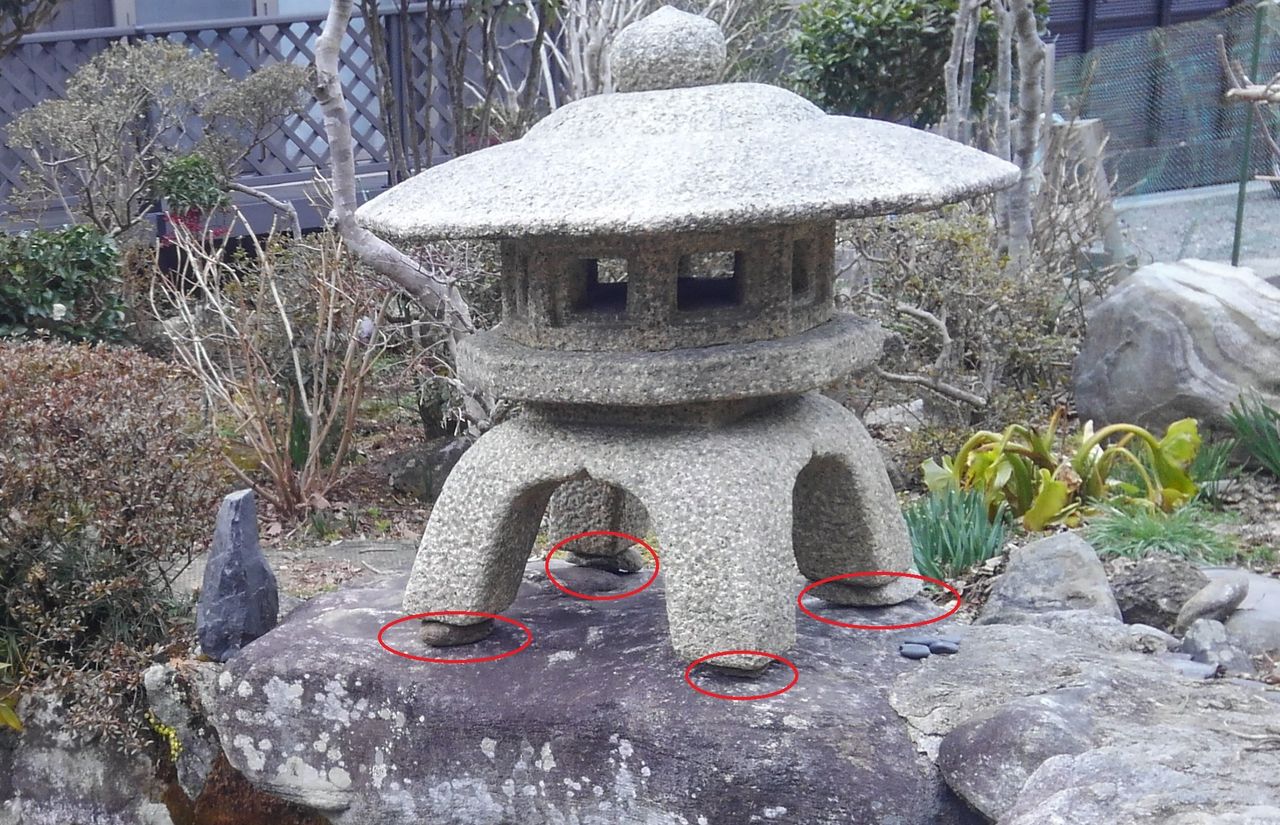

台石と灯篭との間に石を挟んで灯篭が水平になるように調整します。
灯篭が安定する石を選びます。また、なるべく同系色で目立たないようにします。
通常、お庭にある石を利用させていただきます。

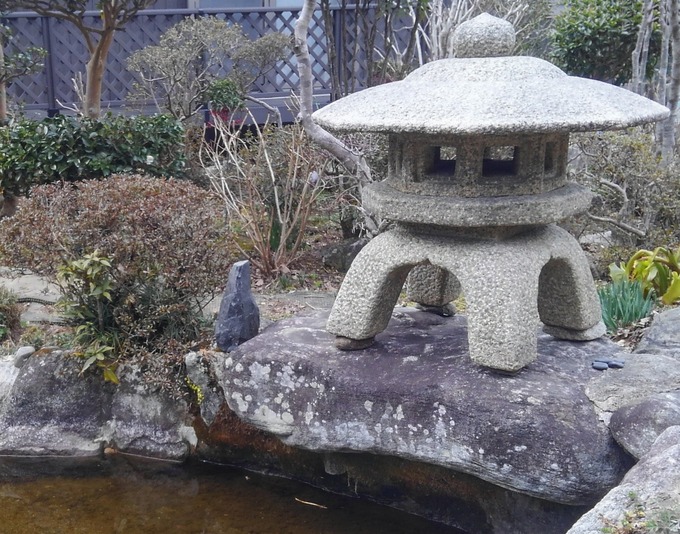

【設置完了】

製品案内　泉涌寺>>
