本来、燈篭には火を灯す役割があったはず、火をともしちゃいけない燈篭とは一体?
雪見灯篭
こちらは雪見灯篭として販売していますが(一般的な雪見型ではなく創作的な灯篭です)雨の日に火を灯していたら消えちゃいます!そうなると、もはや燈篭の役目を失っていますので燈篭とは呼べません。が形式上、燈篭と呼んでいます。
石燈篭の笠の裏面には「雨返し」といって火袋に雨水が伝っていかない様に段差を作ることがあります。しかし、なんとこの燈篭、火袋の中央めがけて水が伝っていきます。なぜこのようになるかと言うとどら焼き形の笠の形状がポイントになります。あとは、ノミ仕上げなのも大切なポイントです。
雪見灯篭|どら焼き形の笠
笠が濡れると底面に水が伝い、滴が火袋の中に落ちます。
水が溜まる雪見灯篭
そして火袋の底面に水が溜まります。さらに溜まった水面にしずくが落ちると空洞になっている火袋に反響して水琴窟の様に音が響きます。
水が溜まる雪見灯篭
溜まった水は火袋の端からオーバーフローして自然排水しながらノミ肌を伝っていきます。
水が溜まる雪見灯篭
光の反射でキラキラする水の流れは、ノミ仕上げの良さに尽きます。
石肌に水が伝う
常に笠に水を落とすのも良いですし、雨の日を心待ちにする選択もあります。火を灯せないと言いましたが、火袋底面の穴を深くして防水仕様の電気を入れ込めば照明器具として石燈籠の役目を果たせます。ちょっと特殊な灯篭ですが面白いのでご紹介させていただきました。

こちらは石彫家 鈴木政夫氏のデザインです。通常の雪見灯篭にある受の部材はありません。(N)
政夫雪見灯篭の詳しい製品紹介を見る
政夫雪見|石燈籠



以前に西ノ屋灯篭の笠の製作工程をご紹介してきました。
こだわって造った部分をご紹介します。
西ノ屋灯篭 完成
笠の軒下ラインはまっすぐに見えます。しかし・・・
BlogPaint
【こだわり①】ものさしを当ててみると、わずかに角を持ち上げて造っているのが分かります。
これは長い辺をまっすぐ造ると両端が垂れて見える為、まっすぐ見える工夫です。
笠の底面の加工はこちら >>
西ノ屋灯篭 笠 軒下
【こだわり②】雨返し
笠の軒下部分に段差がつけてあります。これは「雨返し」といって笠から伝う雨水が火袋に入らいないようにするための加工です。
BlogPaint
雨返しは灯篭の形によってはついていません。
火袋に火を灯して実際に使っていた時代には重要なポイントだったと思います。
灯篭をお庭の景色として利用するには必要のない加工かもしれませんが、見えない部分もこだわって造っています。

雨がえしが笠の周囲に外側と内側の二段階でついています。
雨返しがある為、火袋まで雨水が伝わるのを防いでいます。
笠の外側に滴が溜まり落ちていきます。
灯篭の笠 底面 雨返し
西ノ屋灯篭の詳細 >>
石灯篭の作り方 西ノ屋の笠 製作工程 その1墨入れ
石灯篭の作り方 西ノ屋の笠 製作工程 その2
石灯篭の作り方 西ノ屋の笠 製作工程 その3
石灯篭の作り方 西ノ屋の笠 製作工程 その4
石灯篭の作り方 西ノ屋の笠 製作工程 その5雨返し
石灯篭の作り方 西ノ屋の笠 製作工程 その6
石灯篭の作り方 西ノ屋の笠 製作工程 その7コヤスケ
石灯篭の作り方 西ノ屋の笠 製作工程 その8荒取り
石灯篭の作り方 西ノ屋の笠 製作工程 その9荒どりの続き
石灯篭の作り方 西ノ屋の笠 製作工程 その10むしり
石灯篭の作り方 西ノ屋の宝珠(玉) 製作工程

石灯篭の作り方をご紹介しております。
西ノ屋灯篭の笠を製作しております。
設置した時に下側になる面を仕上げています。
彫り込むラインに墨入れをします。
西ノ屋灯篭笠下場墨入れ

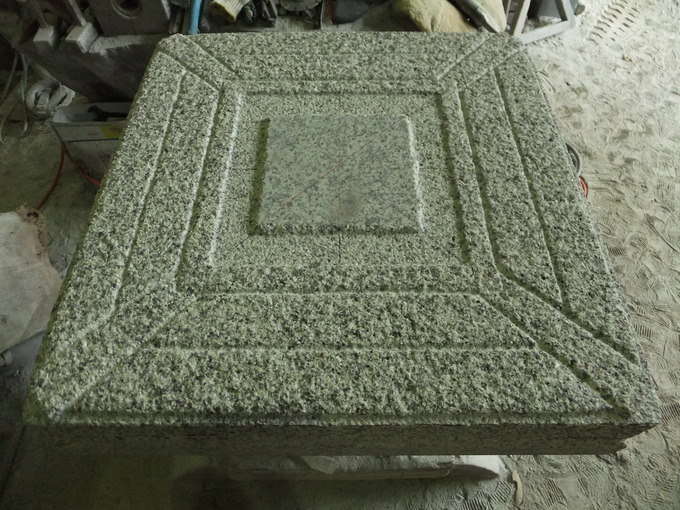

墨入れしたラインを彫り込みます。
西ノ屋灯篭笠下場ライン彫

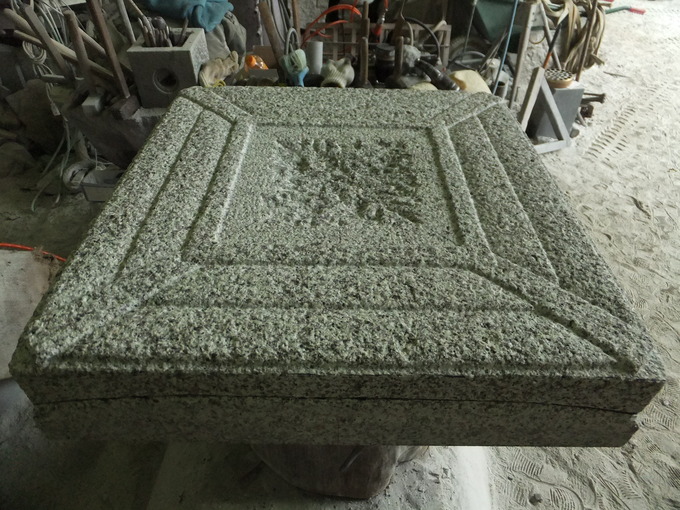

更に手を加えたのが、こちら↓西ノ屋灯篭笠下場彫り込み1
「雨がえし」を作りました。

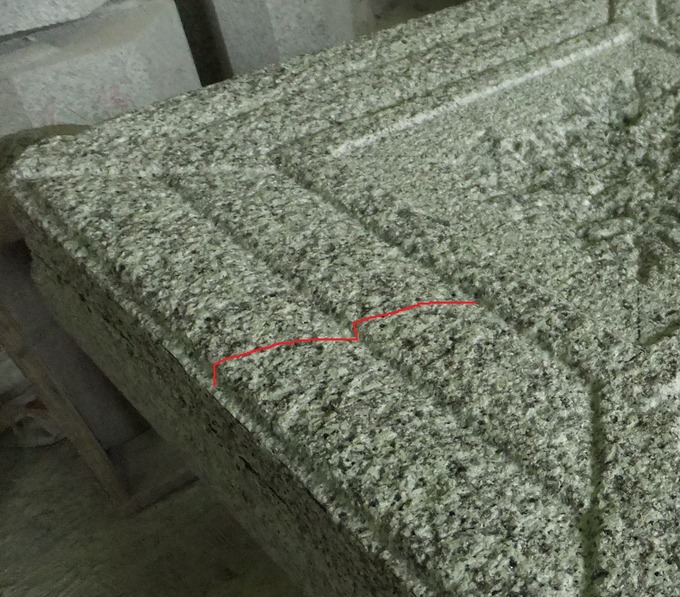

笠から伝う雨水が火袋に入らないように、段差を作ります。
西ノ屋笠底面拡大

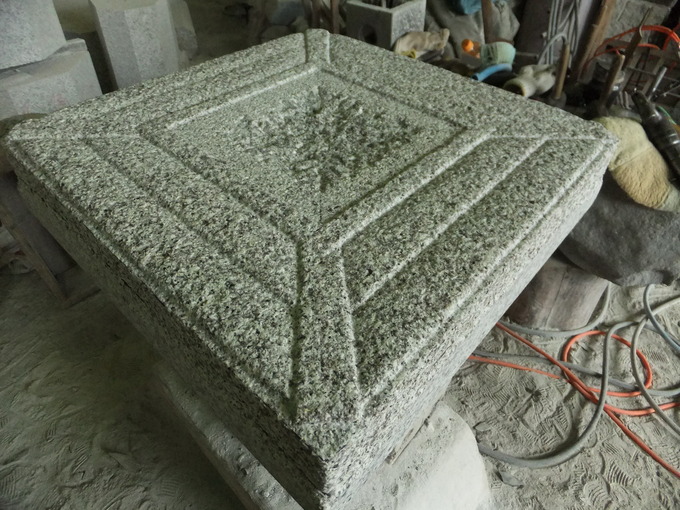

西ノ屋灯篭の場合、二段に雨かえしを作ります。
西ノ屋灯篭笠下場彫り込み
これで下面の加工は完了です。
この後、笠の上側を加工していきます。
